SLASEU5A October 2019 – February 2021 MSP430F5438A-ET
PRODUCTION DATA
PARAMETER | TEST CONDITIONS | VCC | MIN | TYP | MAX | UNIT | |
---|---|---|---|---|---|---|---|

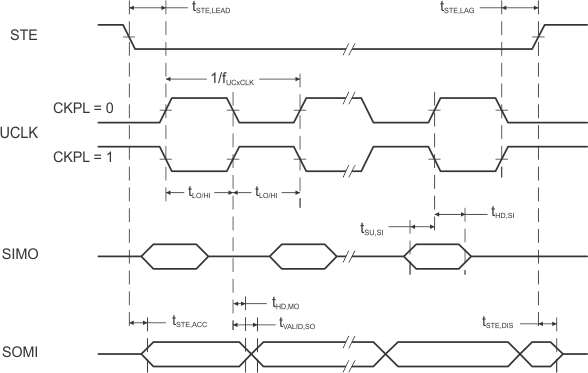

tSTE,LEAD | STE lead time, STE low to clock | PMMCOREV = 0 | 1.8 V | 11 | ns | ||
3.0 V | 8 | ||||||
PMMCOREV = 3 | 2.4 V | 7 | ns | ||||
3.0 V | 6 | ||||||
tSTE,LAG | STE lag time, Last clock to STE high | PMMCOREV = 0 | 1.8 V | 3 | ns | ||
3.0 V | 3 | ||||||
PMMCOREV = 3 | 2.4 V | 3 | ns | ||||
3.0 V | 3 | ||||||
tSTE,ACC | STE access time, STE low to SOMI data out | PMMCOREV = 0 | 1.8 V | 66 | ns | ||
3.0 V | 50 | ||||||
PMMCOREV = 3 | 2.4 V | 36 | ns | ||||
3.0 V | 30 | ||||||
tSTE,DIS | STE disable time, STE high to SOMI high impedance | PMMCOREV = 0 | 1.8 V | 30 | ns | ||
3.0 V | 23 | ||||||
PMMCOREV = 3 | 2.4 V | 16 | ns | ||||
3.0 V | 13 | ||||||
tSU,SI | SIMO input data setup time | PMMCOREV = 0 | 1.8 V | 5 | ns | ||
3.0 V | 5 | ||||||
PMMCOREV = 3 | 2.4 V | 2 | ns | ||||
3.0 V | 2 | ||||||
tHD,SI | SIMO input data hold time | PMMCOREV = 0 | 1.8 V | 5 | ns | ||
3.0 V | 5 | ||||||
PMMCOREV = 3 | 2.4 V | 5 | ns | ||||
3.0 V | 5 | ||||||
tVALID,SO | SOMI output data valid time(2) | UCLK edge to SOMI valid, CL = 20 pF, PMMCOREV = 0 |
1.8 V | 76 | ns | ||
3.0 V | 60 | ||||||
UCLK edge to SOMI valid, CL = 20 pF, PMMCOREV = 3 |
2.4 V | 44 | ns | ||||
3.0 V | 40 | ||||||
tHD,SO | SOMI output data hold time(3) | CL = 20 pF, PMMCOREV = 0 | 1.8 V | 18 | ns | ||
3.0 V | 12 | ||||||
CL = 20 pF, PMMCOREV = 3 | 2.4 V | 10 | ns | ||||
3.0 V | 8 |
