9.3.1 出力と電源ランプとの関係に関する検討事項

図 9-9、図 9-10と図 9-11に、指定されたランプ電源電圧によるハイサイドおよびローサイド構成の標準的な出力電圧を示します。電源投入時の出力にこのような変動が生じる場合、コントローラにアーティファクトを無視するためのブランキング時間を組み込む必要がある場合があります。

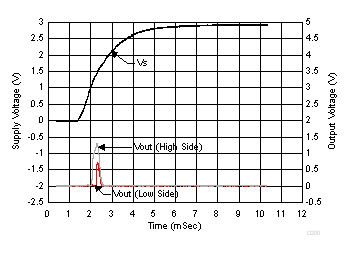

INA200-Q1 INA201-Q1 INA202-Q1 アナログ出力と電源ランプとの関係（INA200）図 9-9 アナログ出力と電源ランプとの関係（INA200）
INA200-Q1 INA201-Q1 INA202-Q1 アナログ出力と電源ランプとの関係（INA202）図 9-11 アナログ出力と電源ランプとの関係（INA202）

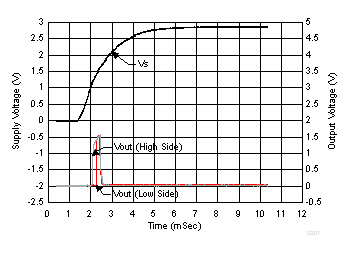

INA200-Q1 INA201-Q1 INA202-Q1 アナログ出力と電源ランプとの関係（INA201）図 9-10 アナログ出力と電源ランプとの関係（INA201）
