JAJSWW4 データシート

JAJSWW4E February 1997 – July 2025 TLE2141 , TLE2141A , TLE2142 , TLE2142A , TLE2142AM , TLE2142AM-D , TLE2142M , TLE2142M-D , TLE2144 , TLE2144A , TLE2144AM , TLE2144M , TLE2144M-D

PRODUCTION DATA

パッケージ・オプション

メカニカル・データ（パッケージ｜ピン）

N|14
- MPDI002C

サーマルパッド・メカニカル・データ

発注情報

5.42 代表的特性

グラフ一覧

				図
V_IO	入力オフセット電圧		ディストリビューション	1、2、3
I_IO	入力オフセット電流		自由気流での周囲温度との関係	4
I_IB	入力バイアス電流		同相入力電圧との関係	5
I_IB	入力バイアス電流		自由気流での周囲温度との関係	6
V_OM+	最大正出ピーク力電圧		と電源電圧との関係	7
			自由気流での周囲温度との関係	8
			と出力電流	9
			とセトリングタイム	11
V_OM-	最大負ピーク出力電圧		と電源電圧との関係	7
			自由気流での周囲温度との関係	8
			と出力電流	10
			とセトリングタイム	11
V_O(PP)	最大ピークツーピーク出力電圧		周波数との関係	12
V_OH	High レベル出力電圧		と出力電流	13
V_OL	Low レベル出力電圧		と出力電流	14
A_VD	大信号差動電圧増幅		周波数との関係	15
A_VD	大信号差動電圧増幅		自由気流での周囲温度との関係	16
	位相シフト		周波数との関係	15
z_o	閉ループ出力インピーダンス		周波数との関係	17
I_OS	短絡出力電流		自由気流での周囲温度との関係	18
CMRR	同相除去比		周波数との関係	19
CMRR	同相除去比		自由気流での周囲温度との関係	20
k_SVR	電源電圧除去比		周波数との関係	21
k_SVR	電源電圧除去比		自由気流での周囲温度との関係	22
			と電源電圧との関係	23
I_CC	電源電流		自由気流での周囲温度との関係	24
V_n	等価入力ノイズ電圧		周波数との関係	25
V_n	入力ノイズ電圧		10 秒以上の期間です	26
I_n	ノイズ電流		周波数との関係	27
THD + N	全高調波歪みおよびノイズ		周波数との関係	28
SR	スルーレート		自由気流での周囲温度との関係	29
SR	スルーレート		負荷容量との関係	30
	パルス応答	非反転大信号	と時間との関係	31
		反転型大信号	と時間との関係	32
		小信号	と時間との関係	33
B₁	ユニティゲイン帯域幅		負荷容量との関係	34
	ゲインマージン		負荷容量との関係	35
φ_m	位相マージン		負荷容量との関係	36

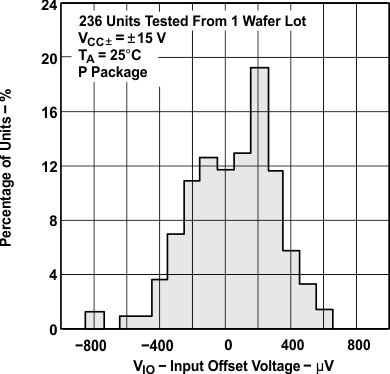

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D TLE2141 入力オフセット電圧の分布

図 5-1 TLE2141 入力オフセット電圧の分布

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D TLE2144 入力オフセット電圧の分布

テストキックバックエラーを削除します

図 5-3 TLE2144 入力オフセット電圧の分布

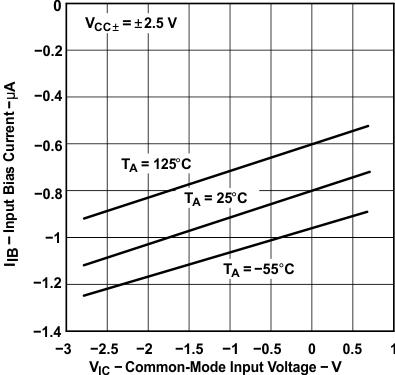

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 入力バイアス電流(1)と同相入力電圧との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-5 入力バイアス電流⁽¹⁾と同相入力電圧との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大ピーク出力電圧と電源電圧との関係

図 5-7 最大ピーク出力電圧と電源電圧との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大正ピーク出力電圧(1)と出力電流との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-9 最大正ピーク出力電圧⁽¹⁾と出力電流との関係

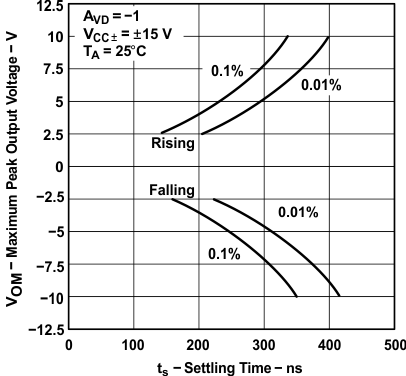

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大ピーク出力電圧とセトリングタイムとの関係

図 5-11 最大ピーク出力電圧とセトリングタイムとの関係

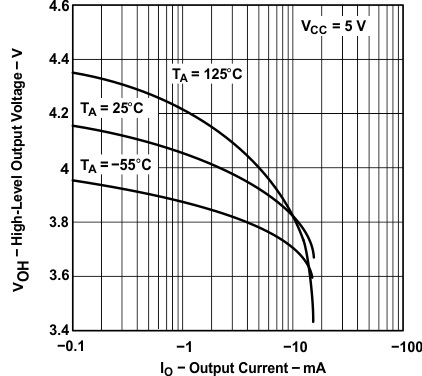

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D High レベル出力電圧(1)と High レベル出力電流との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-13 High レベル出力電圧⁽¹⁾と High レベル出力電流との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 大信号の差動電圧増幅および位相シフトと周波数との関係

図 5-15 大信号の差動電圧増幅および位相シフトと周波数との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D TLE2142 入力オフセット電圧の分布

図 5-2 TLE2142 入力オフセット電圧の分布

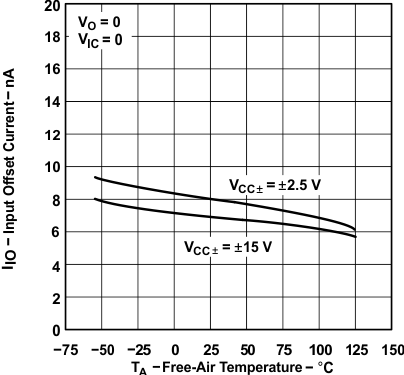

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 入力オフセット電流(1)オフセット電圧

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-4 入力オフセット電流⁽¹⁾オフセット電圧

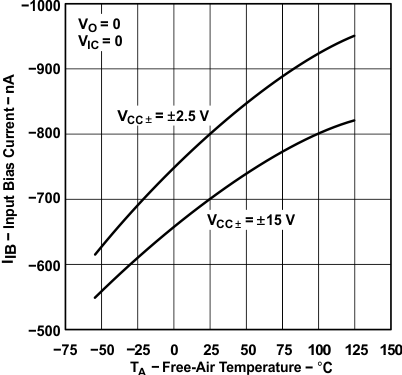

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 入力バイアス電流(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-6 入力バイアス電流⁽¹⁾と自由気流温度との関係

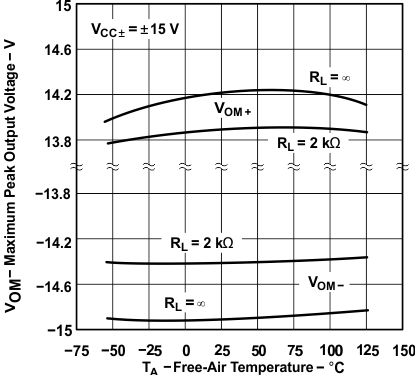

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大ピーク出力電圧と自由気流温度との関係

図 5-8 最大ピーク出力電圧と自由気流温度との関係

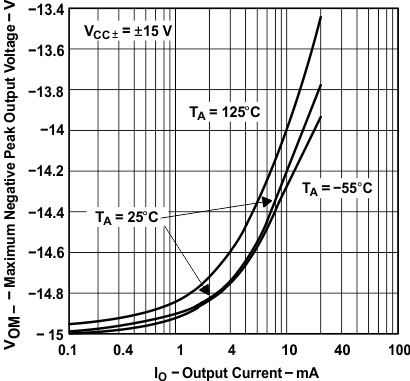

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大負ピーク出力電圧(1)と出力電流との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-10 最大負ピーク出力電圧⁽¹⁾と出力電流との関係

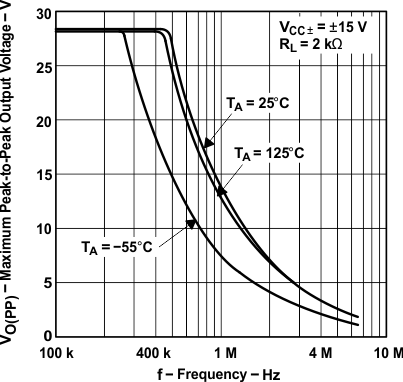

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 最大ピークツーピーク出力電圧(1)と周波数との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-12 最大ピークツーピーク出力電圧⁽¹⁾と周波数との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D Low レベル出力電圧と(1)出力電流との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-14 Low レベル出力電圧と⁽¹⁾出力電流との関係

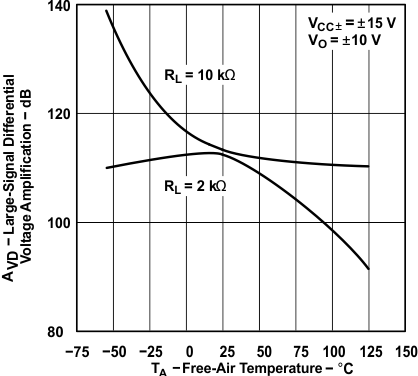

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 大信号の差動電圧増幅(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-16 大信号の差動電圧増幅⁽¹⁾と自由気流温度との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 閉ループ出力インピーダンスと周波数との関係

図 5-17 閉ループ出力インピーダンスと周波数との関係

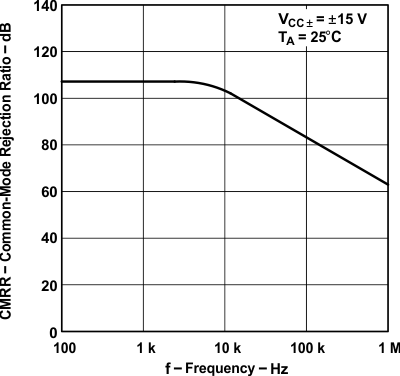

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 同相除去比と周波数との関係

図 5-19 同相除去比と周波数との関係

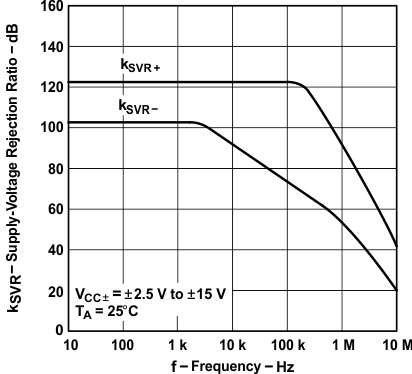

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 電源電圧除去比と周波数との関係

図 5-21 電源電圧除去比と周波数との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 電源電流(1)と電源電圧との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-23 電源電流⁽¹⁾と電源電圧との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 等価入力ノイズ電圧(1)と周波数との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-25 等価入力ノイズ電圧⁽¹⁾と周波数との関係

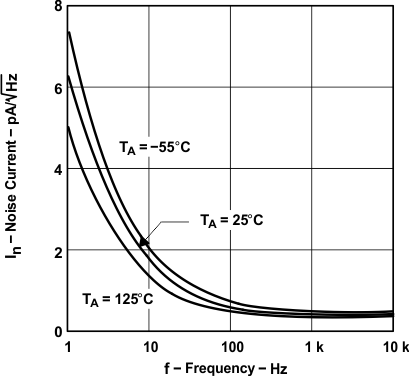

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D ノイズ電流(1)と周波数との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-27 ノイズ電流⁽¹⁾と周波数との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D スルーレート(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-29 スルーレート⁽¹⁾と自由気流温度との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 非反転型の大信号パルス応答(1)

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-31 非反転型の大信号パルス応答⁽¹⁾

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 小信号パルス応答

図 5-33 小信号パルス応答

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D ゲインマージンと負荷容量との関係

図 5-35 ゲインマージンと負荷容量との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 短絡出力電流(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-18 短絡出力電流⁽¹⁾と自由気流温度との関係

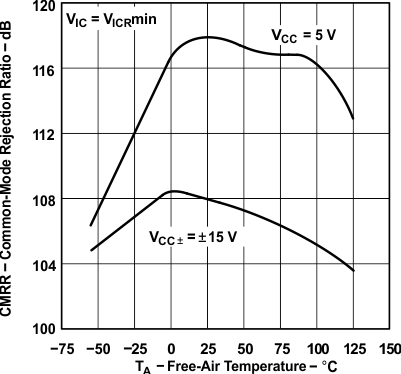

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 同相信号除去比(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-20 同相信号除去比⁽¹⁾と自由気流温度との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 電源電圧除去比(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-22 電源電圧除去比⁽¹⁾と自由気流温度との関係

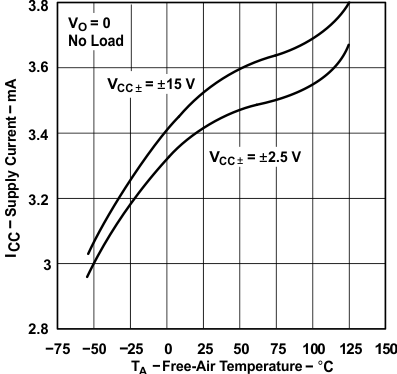

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 電源電流(1)と自由気流温度との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-24 電源電流⁽¹⁾と自由気流温度との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 10 秒間での入力ノイズ電圧

図 5-26 10 秒間での入力ノイズ電圧

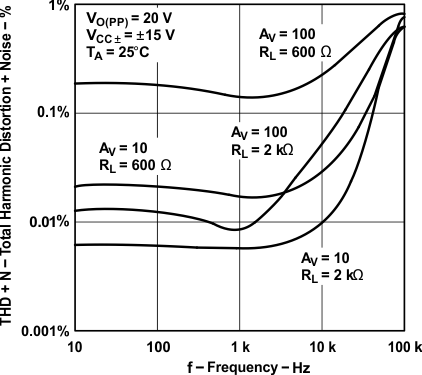

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 全高調波歪とノイズの周波数特性

図 5-28 全高調波歪とノイズの周波数特性

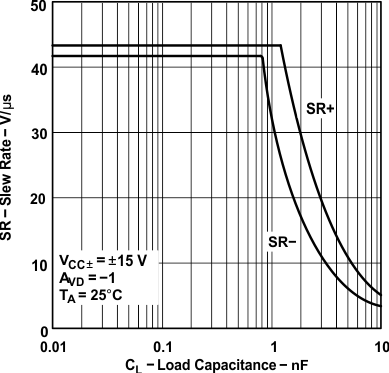

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D スルーレートと負荷容量との関係

図 5-30 スルーレートと負荷容量との関係

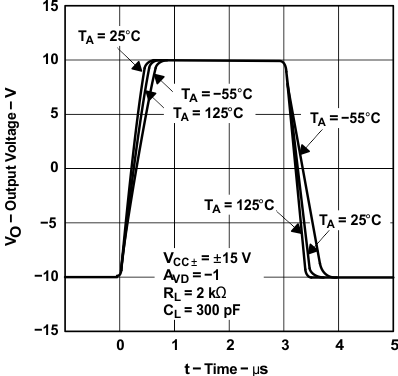

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 反転型の大信号パルス応答(1)

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-32 反転型の大信号パルス応答⁽¹⁾

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D ユニティゲイン帯域幅(1)と負荷容量との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-34 ユニティゲイン帯域幅⁽¹⁾と負荷容量との関係

TLE2141 TLE2141A TLE2142 TLE2142A TLE2142AM TLE2142AM-D TLE2142M TLE2142M-D TLE2144 TLE2144A TLE2144AM TLE2144M TLE2144M-D 位相マージン(1)と負荷容量との関係

1.高温時および低温時のデータは、各種デバイスの定格動作自由気流の動作時温度範囲内でのみ適用されます。

図 5-36 位相マージン⁽¹⁾と負荷容量との関係
