7.9.4.5.2.1 SPI スレーブ・モードの外部タイミング (クロック位相 = 0)
番号パラメータ(1)(2)(3)(4)(5)最小値最大値単位
12tc(SPC)Sサイクル時間、SPICLK4tc(SYSCLK)ns
13tw(SPC1)Sパルス幅、SPICLK の最初のパルス2tc(SYSCLK) – 1ns
14tw(SPC2)Sパルス幅、SPICLK の 2 番目のパルス2tc(SYSCLK) – 1ns
15td(SOMI)S遅延時間、SPICLK から SPISIMO 有効まで35ns
16tv(SOMI)S有効時間、SPICLK から SPISOMI データ有効の間0ns
19tsu(SIMO)Sセットアップ時間、SPISIMO 有効から SPICLK まで1.5tc(SYSCLK)ns
20th(SIMO)Sホールド時間、SPICLK から SPISIMO 有効の間1.5tc(SYSCLK)ns
25tsu(STE)Sセットアップ時間、SPISTE 有効から SPICLK まで1.5tc(SYSCLK)ns
26th(STE)Sホールド時間、SPICLK から SPISTE 無効まで1.5tc(SYSCLK)ns
(1) マスタ / スレーブ・ビット (SPICTL.2) クリア、クロック位相ビット (SPICTL.3) クリア。
(2) tc(SPC) = SPI クロック・サイクル時間 = LSPCLK/4 または LSPCLK /(SPIBRR + 1)
(3) tc(LCO) = LSPCLK サイクル時間
(4) 内部クロック・プリスケーラは、SPI クロック速度が以下に示す SPI クロック・レートに制限されるように調整する必要があります。
マスタ・モード送信 25MHz 最大、マスタ・モード受信 12.5MHz 最大
スレーブ・モード送信 12.5MHz 最大、スレーブ・モード受信12.5MHz 最大。
(5) 基準となる SPICLK 信号のどちらのエッジが有効になるかは、クロック極性ビット (SPICCR.6) によって制御されます。

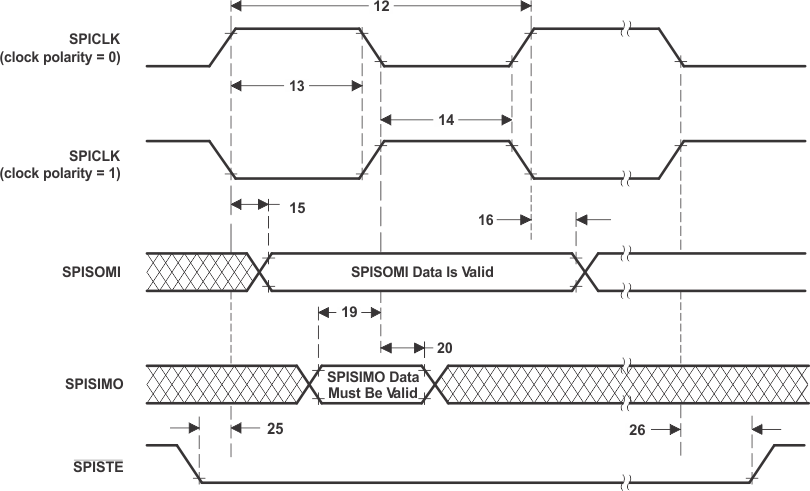

GUID-232D8749-6B3B-44AE-8CB5-279ABEC8B57F-low.gif図 7-19 SPI スレーブ・モードの外部タイミング (クロック位相 = 0)
