7.3.10 最小パルス幅

PWM コンパレータには 2 つの入力があります。1 つは電流検出入力からの入力で、もう 1 つの入力は減衰エラー アンプ出力 (COMP) です。この出力にはダイオードとグランドに直列に接続された 2 つの抵抗があります。このネットワークのダイオードは、ゼロ デューティ サイクルに達することを保証するために使用されます。E/A 出力がダイオードの順方向電圧降下を下回ると、分圧抵抗に電流は流れず、PWM 入力がゼロになり、パルス幅がゼロになります。

特定の条件では、リーディング エッジのブランキング回路によって、ブランキング期間と等しい最小幅の出力パルスが発生することがあります。これは、COMP がダイオードの順方向電圧降下である約 0.5V よりわずかに高い場合に発生し、PWM コンパレータへの減衰された COMP 入力によって出力パルスが開始されます。減衰された COMP レベルがピーク電流を送り、そのパルス幅がリーディング エッジ ブランキング期間内に収まる場合、ブランキング期間が終了するまで、出力はオンに保持され、ピーク電流は COMP レベルの必要条件を上回るまで保持されます。通常の結果は、コンバータの出力電圧が上昇して誤差が増加し、COMP がダイオード電圧降下よりも低く駆動されて、パルス幅が 0 になります。出力電圧が上昇し、この最小パルス幅条件を中心に低下することで、サイクル スキップが発生する可能性があります。

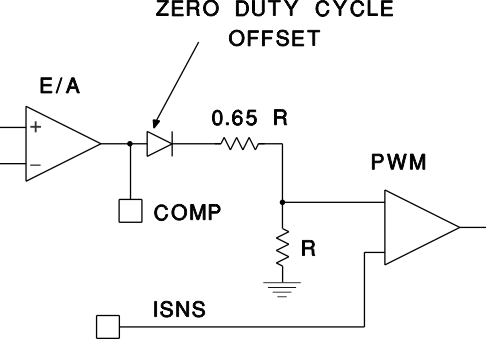

UCC2813-0-Q1 UCC2813-1-Q1 UCC2813-2-Q1 UCC2813-3-Q1 UCC2813-4-Q1 UCC2813-5-Q1 ゼロ デューティ サイクル オフセット図 7-15 ゼロ デューティ サイクル オフセット
