7.3.5 発振器

UCCx813-x 発振器は、RC 上にのこぎり波を生成します。立ち上がり時間は、RT と CT の時定数によって決まります。立ち下がり時間は CT と内部トランジスタのオン抵抗によって設定され、約 130Ω です。立ち下がり時間の間、出力はオフになり、最大デューティサイクルは製品番号に応じて 50% 未満または 100% 未満に低下します。タイミング コンデンサの値を大きくすると、放電時間が長くなり、最大デューティ サイクルと周波数がわずかに低下します (図 6-6と図 6-5を参照)。

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 発振器の等価回路図 7-6 発振器の等価回路

UCCx813-x BiCMOS ファミリの発振器セクションは、シングル ピン プログラミング以外は UC3842 タイプとほとんど類似していません。依然として、基準電圧と抵抗、およびグランドとの間にコンデンサを使用して、発振器周波数を 1 MHz までプログラムすることができます。低消費電力動作では、充電電流の大幅な低減が求められるため、タイミング部品の値を変更する必要があります。発振器のいくつかの特性は、高速でノイズ耐性の高い動作に最適化されています。発振器のピーク ツー ピーク振幅は、UC3842 ファミリでは 1.7V に対して標準値 2.45V に増加しました。下側発振器のスレッショルドは約 0.2V まで低下し、上側のスレッショルドは約 2.65V で元の 2.8V にかなり近く維持されています。

タイミング コンデンサの放電電流は、およそ 8 mA ではなくほぼ 20mA ピークまで増加しています。これは、グランドへの放電スイッチと直列に約 130Ω で表されます。短いデッド タイムと高いデューティ サイクルを高周波動作で実現するには、より大きい電流が必要です。実用的なアプリケーションでは、これらのデバイスを 1MHz のスイッチング周波数で使用できます。

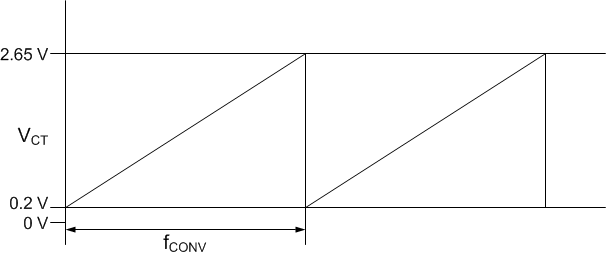

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 RC での発振器の波形図 7-7 RC での発振器の波形
UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 いくつか CTでのオシレータ周波数と RT との関係図 7-8 いくつか CTでのオシレータ周波数と RT との関係
