8.2.3 絶縁型 RS-232 インターフェイス

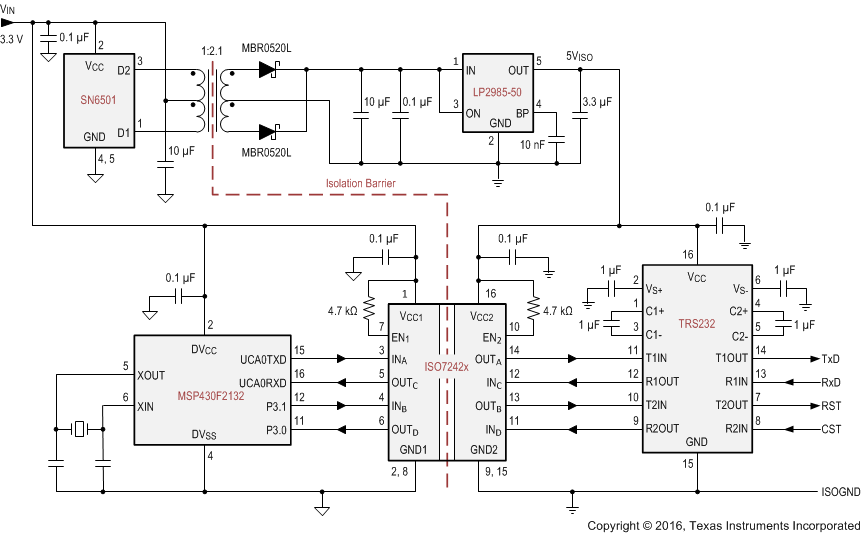

図 8-9 に、代表的な絶縁型 RS-232 インターフェイスの実装を示します。

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M 絶縁型 RS-232 インターフェイス図 8-9 絶縁型 RS-232 インターフェイス
