5.22 代表的特性

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7240C/M RMS 電源電流と信号速度との関係
TA = 25℃ 負荷 = 15 pF すべてのチャネル
図 5-3 ISO7240C/M RMS 電源電流と信号速度との関係

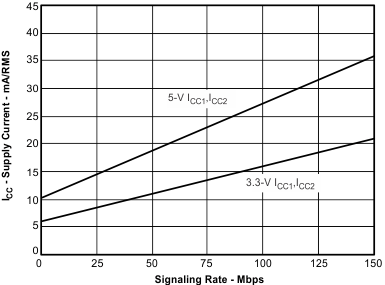

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7242C/M RMS 電源電流と信号速度との関係
TA = 25℃ 負荷 = 15 pF すべてのチャネル
図 5-5 ISO7242C/M RMS 電源電流と信号速度との関係

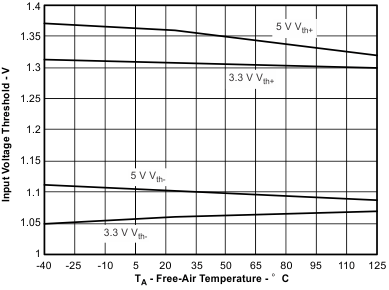

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M 入力電圧スレッショルドと自由気流温度との関係
7cf/m でのエアフロー Low_K 基板
図 5-7 入力電圧スレッショルドと自由気流温度との関係
ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M High レベル出力電流と High レベル出力電圧との関係
TA = 25℃ 負荷 = 15 pF
図 5-9 High レベル出力電流と High レベル出力電圧との関係

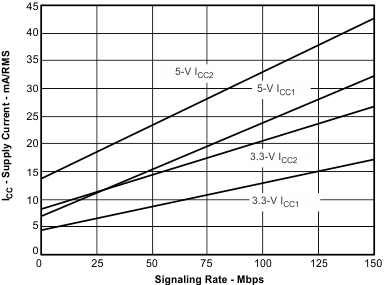

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7241C/M RMS 電源電流と信号速度との関係
TA = 25℃ 負荷 = 15 pF すべてのチャネル
図 5-4 ISO7241C/M RMS 電源電流と信号速度との関係

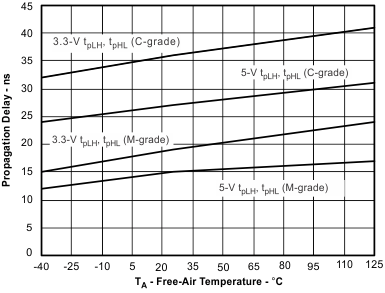

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M 伝搬遅延と自由気流温度との関係
TA = 25℃ 負荷 = 15 pF すべてのチャネル
図 5-6 伝搬遅延と自由気流温度との関係
ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M VCC 低電圧スレッショルドと自由気流温度との関係
図 5-8 VCC 低電圧スレッショルドと自由気流温度との関係

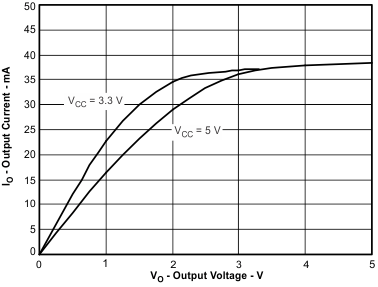

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M Low レベル出力電流と Low レベル出力電圧との関係
TA = 25℃ 負荷 = 15 pF
図 5-10 Low レベル出力電流と Low レベル出力電圧との関係
