6.12.3.1.1.2 McBSP のスイッチング特性
推奨動作条件範囲内 (特に記述のない限り)
番号(1)(2) パラメータ 最小値 最大値 単位
M1 tc(CKRX) サイクル時間、CLKR/X CLKR/X 内部 2P ns
M2 tw(CKRXH) パルス幅、CLKR/X HIGH CLKR/X 内部 D – 5 (3) D + 5 (3) ns
M3 tw(CKRXL) パルス幅、CLKR/X LOW CLKR/X 内部 C – 5 (3) C + 5 (3) ns
M4 td(CKRH-FRV) 遅延時間、CLKR HIGH から内部 FSR 有効まで CLKR 内部 -7 7.5 ns
CLKR 外部 3 27
M5 td(CKXH-FXV) 遅延時間、CLKX HIGH から内部 FSX 有効まで CLKX 内部 -5 6 ns
CLKX 外部 3 27
M6 tdis(CKXH-DXHZ) ディセーブル時間、最後のデータ・ビットに続く DX ハイ・インピーダンスまで CLKX 内部 –8 8 ns
CLKX 外部 3 15
M7 td(CKXH-DXV) 遅延時間、CLKX HIGH から DX 有効まで。 CLKX 内部 -3 9 ns
これは、最初に送信されたビットを除くすべてのビットに適用されます。 CLKX 外部 5 25
遅延時間、CLKX HIGH から DX 有効まで DXENA = 0 CLKX 内部 -3 8
CLKX 外部 5 20
データ遅延 1または 2 (XDATDLY = 01b または 10b) モードで送信される最初のビットにのみ適用されます DXENA = 1 CLKX 内部 P – 3 P + 8
CLKX 外部 P + 5 P + 20
M8 ten(CKXH-DX) イネーブル時間、CLKX HIGH から DX 駆動まで DXENA = 0 CLKX 内部 -6 ns
CLKX 外部 4
データ遅延 1または 2 (XDATDLY = 01b または 10b) モードで送信される最初のビットにのみ適用されます DXENA = 1 CLKX 内部 P - 6
CLKX 外部 P + 4
M9 td(FXH-DXV) 遅延時間、FSX HIGH から DX 有効まで DXENA = 0 FSX 内部 8 ns
FSX 外部 17
データ遅延 0 (XDATDLY = 00b) モードで送信される最初のビットにのみ適用されます。 DXENA = 1 FSX 内部 P + 8
FSX 外部 P + 17
M10 ten(FXH-DX) イネーブル時間、FSX HIGH から DX 駆動まで DXENA = 0 FSX 内部 -3 ns
FSX 外部 6
データ遅延 0 (XDATDLY = 00b) モードで送信される最初のビットにのみ適用されます DXENA = 1 FSX 内部 P - 3
FSX 外部 P + 6
(1) 極性ビット CLKRP = CLKXP = FSRP = FSXP = 0。いずれかの信号の極性が反転した場合、その信号のタイミング基準も反転します。
(2) 2P = 1CLKG (ns 単位)。
(3) C = CLKRX LOW パルス幅 = P
D = CLKRX HIGH パルス幅 = P
GUID-0A5F8C54-41A1-407F-929E-A4723671BD91-low.gif図 6-69 McBSP 受信タイミング

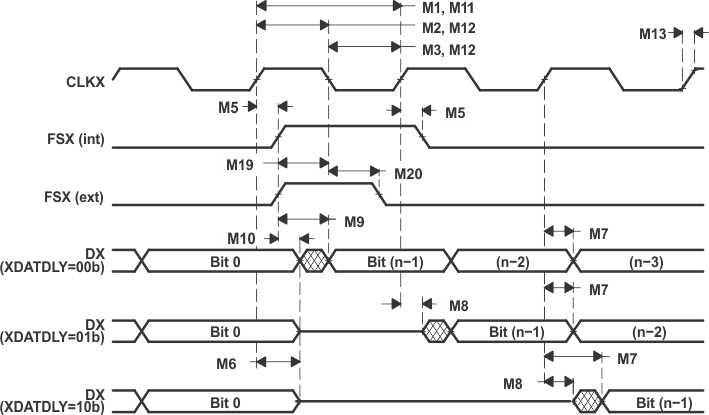

GUID-DD3D088A-06F2-400F-A3D9-79B43B8BF4F2-low.gif図 6-70 McBSP 送信タイミング
