7.12.10.2 ETM TRACE のスイッチング特性

番号パラメータ最小値標準値最大値単位
1tcyc(ETM)サイクル時間、TRACECLK 周期20ns
2th(ETM)パルス幅、TRACECLK High9ns
3tl(ETM)パルス幅、TRACECLK Low9ns
4tr(ETM)クロック / データの立ち上がり時間3.3ns
5tf(ETM)クロック / データの立ち下がり時間3.3ns
6td(ETMTRACECLKH-ETMDATAV)遅延時間、ETM トレース クロック High から ETM データ有効まで17ns
7td(ETMTRACECLKl-ETMDATAV)遅延時間、ETM トレース クロック Low から ETM データ有効まで17ns

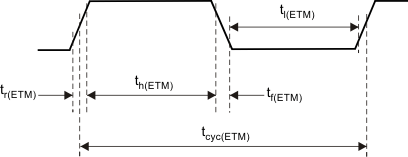

IWR6843 IWR6443 ETMTRACECLKOUT のタイミング図 7-17 ETMTRACECLKOUT のタイミング
IWR6843 IWR6443 ETMDATA のタイミング図 7-18 ETMDATA のタイミング
