7.12.3.4 代表的なインターフェイス プロトコルの図 (ペリフェラル モード)

  1. ホストは、CS が Low になる時点と SPI クロックの開始の間に、SPI クロック 2 つの遅延が存在するようにする必要があります。
  2. ホストは、SPI を経由する転送の 16 ビットごとに CS がトグルされるようにする必要があります。

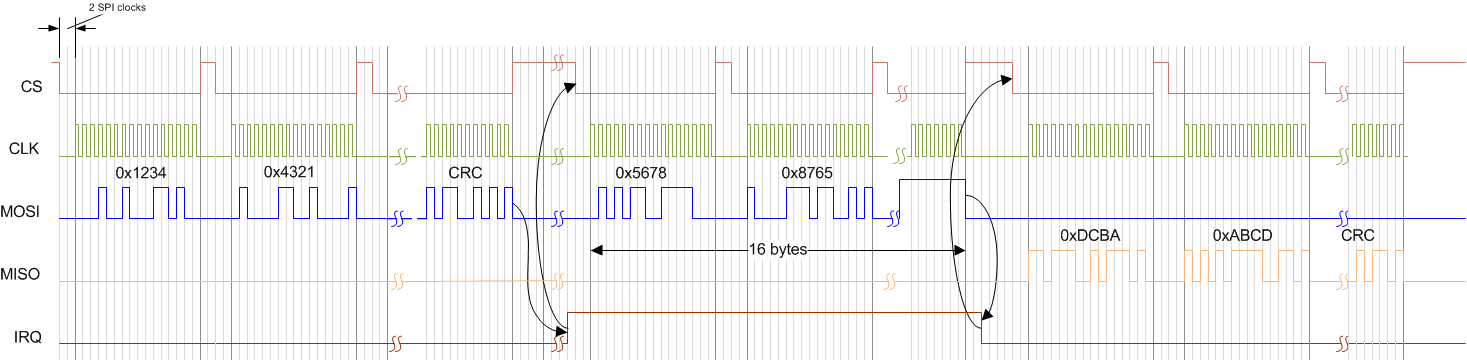

図 7-11 に、標準的なインターフェイス プロトコルの SPI 通信タイミングを示します。

AWR6443 AWR6843 SPI 通信図 7-11 SPI 通信
