6.6 代表的特性

UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VCC = 15V、VOSC = 2V での発振器放電電流と温度との関係図 6-1 VCC = 15V、VOSC = 2V での発振器放電電流と温度との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 エラー アンプの開ループ ゲインおよび位相と周波数との関係、VCC = 15V、RL = 100kΩ、TA = 25℃図 6-3 エラー アンプの開ループ ゲインおよび位相と周波数との関係、VCC = 15V、RL = 100kΩ、TA = 25℃
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VCC = 15V での VREF 短絡電流と温度との関係図 6-5 VCC = 15V での VREF 短絡電流と温度との関係

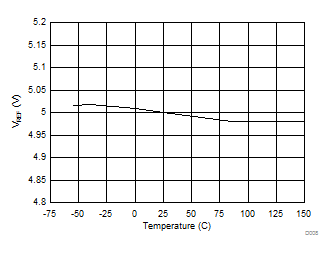

UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VREF 電圧と温度との関係図 6-7 VREF 電圧と温度との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 デッドタイムとタイミング容量 CCT との関係図 6-9 デッドタイムとタイミング容量 CCT との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VCC = 15V での電流検出入力スレッショルドとエラー アンプ出力電圧との関係図 6-2 VCC = 15V での電流検出入力スレッショルドとエラー アンプ出力電圧との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VCC = 15V、5ms の入力パルスでの OUTPUT 飽和電圧と負荷電流との関係図 6-4 VCC = 15V、5ms の入力パルスでの OUTPUT 飽和電圧と負荷電流との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 VREF 電圧とソース電流との関係図 6-6 VREF 電圧とソース電流との関係
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 出力飽和図 6-8 出力飽和
UC1842 UC2842 UC3842 UC1843 UC2843 UC3843 UC1844 UC2844 UC3844 UC1845 UC2845 UC3845 タイミング抵抗 RRT と周波数との関係図 6-10 タイミング抵抗 RRT と周波数との関係
