6.13.3.2.3 ADC 入力モデル

ADC 入力特性は、表 6-13 および 図 6-44 に示すとおりです。

表 6-13 入力モデルのパラメータ
説明 リファレンス・モード 値
Cp 寄生入力容量 すべて 表 6-14～表 6-17 を参照
Ron サンプリング・スイッチ抵抗 外部リファレンス、2.5V 内部リファレンス 500Ω
3.3V 内部リファレンス 860Ω
Ch サンプリング・コンデンサ 外部リファレンス、2.5V 内部リファレンス 12.5pF
3.3V 内部リファレンス 7.5pF
Rs 公称ソース・インピーダンス すべて 50Ω

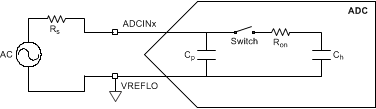

GUID-F8B3CDBA-58FB-4FD4-AC78-97056633913A-low.gif図 6-44 入力モデル

この入力モデルは、アクイジション・ウィンドウの幅を決定する際に、実際の信号源インピーダンスと合わせて使用する必要があります。詳細については、『TMS320F28003x リアルタイム マイクロコントローラ テクニカル リファレンス マニュアル』の「A/D コンバータ (ADC)」の章にある「アクイジション ウィンドウ幅の選択」セクションを参照してください。 ADC 入力回路の改善に関する推奨事項については、『C2000 MCU 用 ADC 入力回路の評価』アプリケーション・レポートを参照してください。

表 6-14 100 ピン PZ LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/B15/C15/DACA_OUT 9.1 11.6
A1/B7/DACB_OUT 7.4 9.9
A2/B6/C9 4.1 6.6
A3 3.3 5.8
A4/B8 3.8 6.3
A5 3.5 6
A6 3.2 5.7
A7/C3 3.8 6.3
A8 4.1 6.6
A9 3.1 5.6
A10/B1/C10 4.7 7.2
A11/B11/C0 4 6.5
A12 3.4 5.9
A14/B14/C4 3.8 6.3
B0/C11 4.1 6.6
B2/C6 3.9 6.4
B3/VDAC 75 77.5
B4/C8 3.8 6.3
B5 3.5 6
B9/C7 3.3 5.8
B11 3 5.5
B12/C2 3.6 6.1
C1 3 5.5
C5 3.6 6.1
C14 4.2 6.7
AGPIO_B5 3.2 5.7
AGPIO_B11 3.1 5.6
表 6-15 80 ピン PN LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/B15/C15/DACA_OUT 9.1 11.6
A1/B7/DACB_OUT 7.4 9.9
A2/B6/C9 4.1 6.6
A3/B3/C5/VDAC 81.9 89.4
A4/B8/C14 8 13
A5/B12/C2 7.1 12.1
A6 3.2 5.7
A7/C3 3.8 6.3
A8/B0/C11 8.2 13.2
A9/B4/C8 6.9 11.9
A10/B1/C10 4.7 7.2
A11/B11/C0 4 6.5
A12/C1 6.4 11.4
A14/B14/C4 3.8 6.3
A15/B9/C7 7.1 12.1
B2/C6 3.9 6.4
AGPIO_B5 3.2 5.7
AGPIO_B11 3.1 5.6
表 6-16 64 ピン PM LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/B15/C15/DACA_OUT 9.1 11.6
A1/B7/DACB_OUT 7.4 9.9
A2/B6/C9 4.1 6.6
A3/B3/C5/VDAC 81.9 89.4
A4/B8/C14 8 13
A5/B12/C2 7.1 12.1
A6 3.2 5.7
A7/C3 3.8 6.3
A8/B0/C11 8.2 13.2
A9/B4/C8 6.9 11.9
A10/B1/C10 4.7 7.2
A11/B11/C0 4 6.5
A12/C1 6.4 11.4
A14/B14/C4 3.8 6.3
A15/B9/C7 7.1 12.1
B2/C6 3.9 6.4
表 6-17 48 ピン PT LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/B15/C15/DACA_OUT 9.1 11.6
A1/B7/DACB_OUT 7.4 9.9
A2/B6/C9 4.1 6.6
A3/B3/C5/VDAC 81.9 89.4
A4/B8/C14 8 13
A5/B12/C2 7.1 12.1
A6/B2/C6 7.1 12.1
A7/C3 3.8 6.3
A8/B0/C11 8.2 13.2
A9/B4/C8 6.9 11.9
A10/B1/C10 4.7 7.2
A11/B11/C0 4 6.5
A12/C1 6.4 11.4
A15/B9/C7 7.1 12.1
