7.12.13.1 DMM のタイミング要件

最小値標準値最大値単位
tcyc(DMM)クロック周期10ns
tRクロック立ち上がり時間13ns
tFクロック立ち下がり時間13ns
th(DMM)High パルス幅6ns
tl(DMM)Low パルス幅6ns
tssu(DMM)SYNC アクティブから CLK 立ち下がりエッジまでのセットアップ時間2ns
tsh(DMM)DMM CLK 立ち下がりエッジから SYNC 非アクティブまでのホールド時間3ns
tdsu(DMM)データ有効から DMM CLK 立ち下がりエッジまでのセットアップ時間2ns
tdh(DMM)DMM CLK 立ち下がりエッジからデータ有効の間のホールド時間3ns
AWR6843AOP DMMCLK のタイミング図 7-21 DMMCLK のタイミング

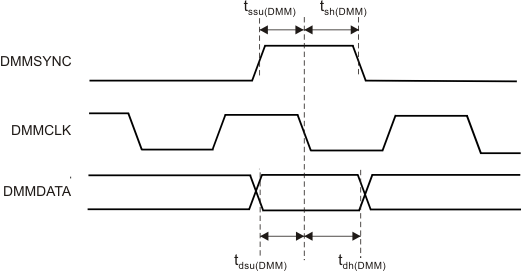

AWR6843AOP DMMDATA のタイミング図 7-22 DMMDATA のタイミング
