7.12.1.2 トランスミッタのアンテナ放射パターン

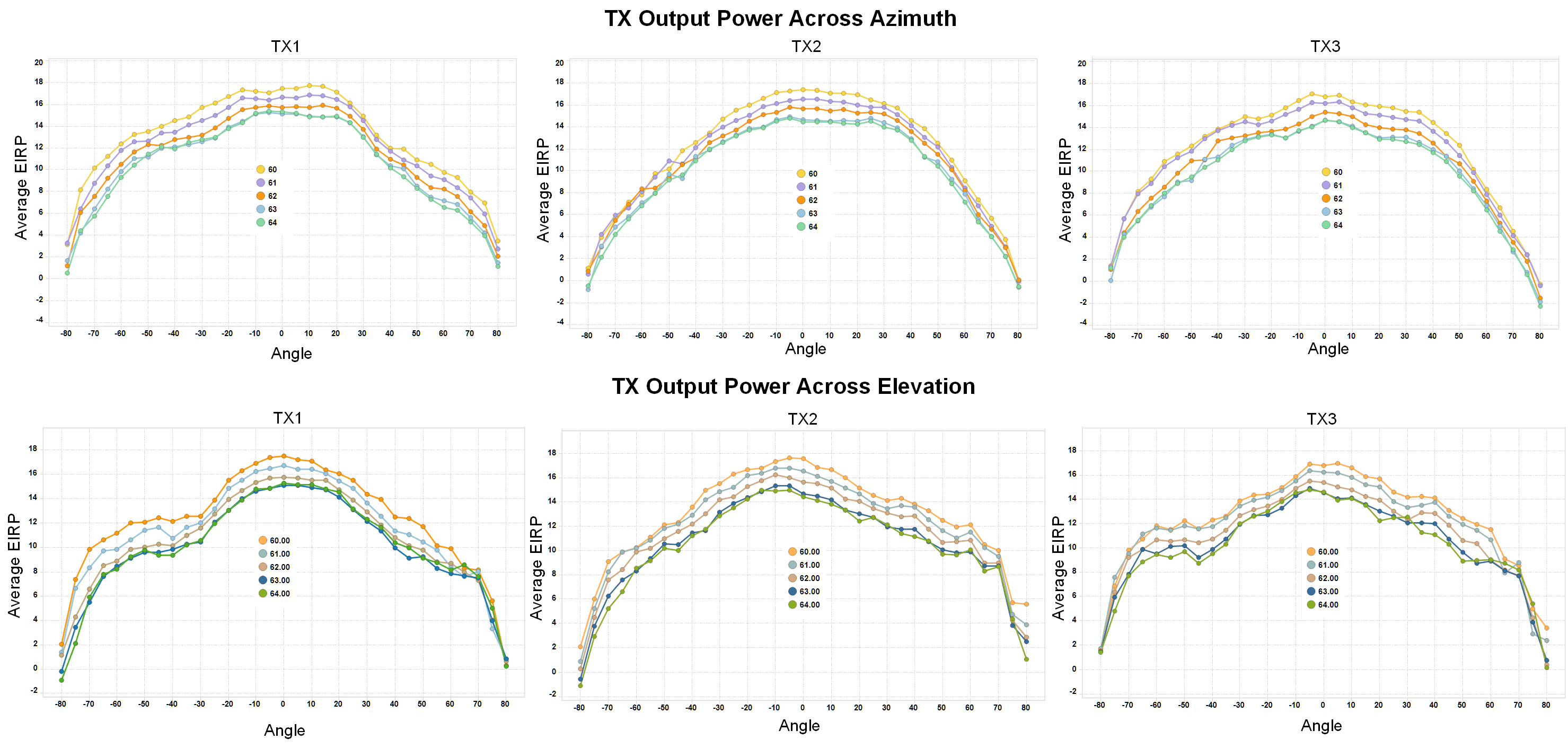

図 7-3 に、方位角面と仰角面の両方の 3 つのトランスミッタの代表的なアンテナ放射パターンを示します。

AWR6843AOP トランスミッタのアンテナ放射パターン図 7-3 トランスミッタのアンテナ放射パターン
