5.9 代表的特性

TA = 25°C、AVDD = 5V、DVDD = 3V、VREF = 4.096V (内部)、および最大スループット (特に記述のない限り)

ADS8681W ADS8685W ADS8689W すべての入力範囲にわたる入力 I-V 特性

図 5-9 すべての入力範囲にわたる入力 I-V 特性

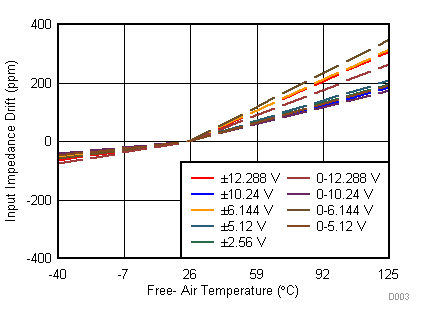

ADS8681W ADS8685W ADS8689W 入力インピーダンス ドリフトと温度との関係

図 5-11 入力インピーダンス ドリフトと温度との関係
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (±12.288V)
平均 = 32767.5、シグマ = 2.87、入力 = 0V
図 5-13 ミッドスケール入力の DC ヒストグラム (±12.288V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (±6.144V)
平均 = 32767.5、シグマ = 2.87、入力 = 0V
図 5-15 ミッドスケール入力の DC ヒストグラム (±6.144V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (±2.56V)
平均 = 32769.22、シグマ = 2.87、入力 = 0V
図 5-17 ミッドスケール入力の DC ヒストグラム (±2.56V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (0V ～ 10.24V)
平均 = 32768.41、シグマ = 3.1、入力 = 5.12V
図 5-19 ミッドスケール入力の DC ヒストグラム (0V ～ 10.24V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (0V ～ 5.12V)
平均 = 32768.32、シグマ = 3.16、入力 = 2.56V
図 5-21 ミッドスケール入力の DC ヒストグラム (0V ～ 5.12V)
ADS8681W ADS8685W ADS8689W DNL と温度との関係
すべての入力範囲
図 5-23 DNL と温度との関係
ADS8681W ADS8685W ADS8689W すべてのコードの標準 INL (すべてのユニポーラ レンジ)

図 5-25 すべてのコードの標準 INL (すべてのユニポーラ レンジ)
ADS8681W ADS8685W ADS8689W INL と温度との関係 (すべてのユニポーラ レンジ)

図 5-27 INL と温度との関係 (すべてのユニポーラ レンジ)
ADS8681W ADS8685W ADS8689W オフセット ドリフトの標準的なヒストグラム

図 5-29 オフセット ドリフトの標準的なヒストグラム

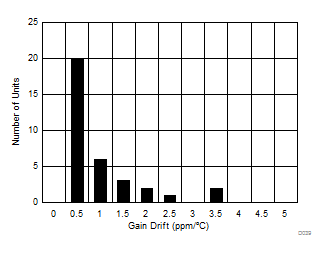

ADS8681W ADS8685W ADS8689W ゲイン誤差ドリフトの標準的なヒストグラム

図 5-31 ゲイン誤差ドリフトの標準的なヒストグラム
ADS8681W ADS8685W ADS8689W ADS8681W の標準的な FFT プロット (すべての範囲)
ポイント数 = 500k、fIN = 1kHz
図 5-33 ADS8681W の標準的な FFT プロット (すべての範囲)
ADS8681W ADS8685W ADS8689W ADS8689W の標準的な FFT プロット (すべての範囲)
ポイント数 = 500k、fIN = 1kHz
図 5-35 ADS8689W の標準的な FFT プロット (すべての範囲)
ADS8681W ADS8685W ADS8689W SINADと入力周波数との関係

図 5-37 SINADと入力周波数との関係

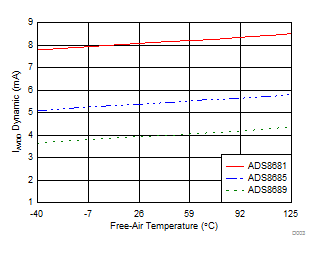

ADS8681W ADS8685W ADS8689W AVDD 電流と温度との関係

図 5-39 AVDD 電流と温度との関係
ADS8681W ADS8685W ADS8689W AVDD 電流と温度との関係 (サンプリング中)

図 5-41 AVDD 電流と温度との関係 (サンプリング中)
ADS8681W ADS8685W ADS8689W AVDD 電流と温度との関係 (パワーダウン モード)

図 5-43 AVDD 電流と温度との関係 (パワーダウン モード)
ADS8681W ADS8685W ADS8689W すべての温度にわたる入力 I-V 特性
範囲 = ±12.288V
図 5-10 すべての温度にわたる入力 I-V 特性

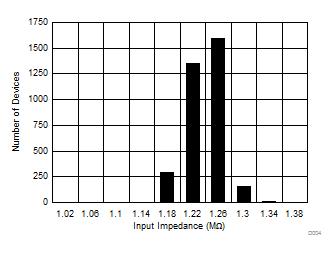

ADS8681W ADS8685W ADS8689W 入力インピーダンスの標準的な分布
サンプル数 = 3398
図 5-12 入力インピーダンスの標準的な分布
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (±10.24V)
平均 = 32767.24、シグマ = 2.87、入力 = 0V
図 5-14 ミッドスケール入力の DC ヒストグラム (±10.24V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (±5.12V)
平均 = 32767.5、シグマ = 2.87、入力 = 0V
図 5-16 ミッドスケール入力の DC ヒストグラム (±5.12V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (0V ～ 12.288V)
平均 = 32771.73、シグマ = 2.8、入力 = 6.144V
図 5-18 ミッドスケール入力の DC ヒストグラム (0V ～ 12.288V)
ADS8681W ADS8685W ADS8689W ミッドスケール入力の DC ヒストグラム (0V ～ 6.144V)
平均 = 32768.42、シグマ = 3.1、入力 = 3.072V
図 5-20 ミッドスケール入力の DC ヒストグラム (0V ～ 6.144V)

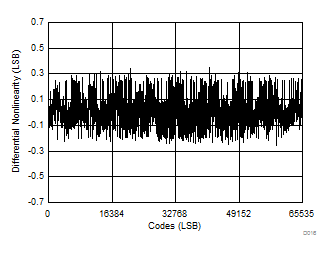

ADS8681W ADS8685W ADS8689W すべてのコードの標準 DNL
すべての入力範囲
図 5-22 すべてのコードの標準 DNL

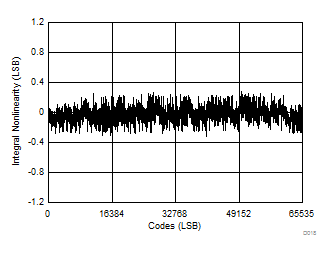

ADS8681W ADS8685W ADS8689W すべてのコードの標準 INL (すべてのバイポーラ レンジ)

図 5-24 すべてのコードの標準 INL (すべてのバイポーラ レンジ)
ADS8681W ADS8685W ADS8689W INL と温度との関係 (すべてのバイポーラ レンジ)

図 5-26 INL と温度との関係 (すべてのバイポーラ レンジ)
ADS8681W ADS8685W ADS8689W すべての入力範囲にわたるオフセット誤差と温度との関係

図 5-28 すべての入力範囲にわたるオフセット誤差と温度との関係

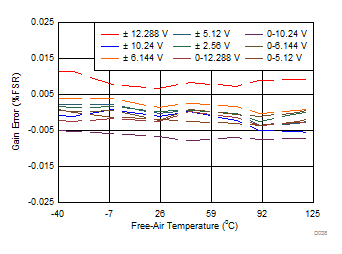

ADS8681W ADS8685W ADS8689W すべての入力範囲にわたるゲイン誤差と温度との関係

図 5-30 すべての入力範囲にわたるゲイン誤差と温度との関係
ADS8681W ADS8685W ADS8689W ゲイン誤差と外部抵抗との関係 (REXT)

図 5-32 ゲイン誤差と外部抵抗との関係 (REXT)
ADS8681W ADS8685W ADS8689W ADS8685W の標準的な FFT プロット (すべての範囲)
ポイント数 = 500k、fIN = 1kHz
図 5-34 ADS8685W の標準的な FFT プロット (すべての範囲)
ADS8681W ADS8685W ADS8689W SNRと入力周波数との関係

図 5-36 SNRと入力周波数との関係
ADS8681W ADS8685W ADS8689W THDと入力周波数との関係

図 5-38 THDと入力周波数との関係
ADS8681W ADS8685W ADS8689W AVDD 電流とスループットとの関係

図 5-40 AVDD 電流とスループットとの関係

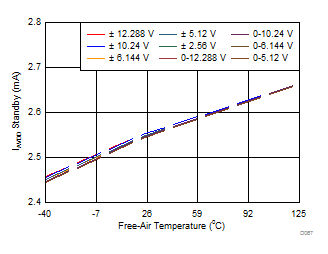

ADS8681W ADS8685W ADS8689W AVDD 電流と温度との関係 (スタンバイ モード)

図 5-42 AVDD 電流と温度との関係 (スタンバイ モード)
