6.5.4.2.1 シングル SDO-x のレガシー SPI 互換 (SYS-xy-S) プロトコル

表 6-9 に示されているように、ホスト コントローラは 4 つのレガシー SPI 互換プロトコルのいずれかを使用して、デバイスからデータを読み取ります。これらのプロトコルには、SPI-00-S、SPI-01-S、SPI-10-S、または SPI-11-S があります

表 6-9 デバイスから読み取りを行う SPI プロトコル
プロトコル SCLK の極性
(CS 立ち下がりエッジ時)		 SCLK 位相
(キャプチャ エッジ)		 MSB ビット起動エッジ SDI_CTL_REG SDO_CTL_REG 図
SPI-00-S Low 立ち上がり CS 立ち下がり 00h 00h 図 6-28
SPI-01-S Low 立ち下がり 最初の SCLK 立ち上がり 01h 00h 図 6-28
SPI-10-S High 立ち下がり CS 立ち下がり 02h 00h 図 6-29
SPI-11-S High 立ち上がり 最初の SCLK 立ち下がり 03h 00h 図 6-29

パワーアップ時、または非同期リセットから復帰した後に、データの読み取りおよびデータ書き込み動作のために、デバイスは SPI-00-S プロトコルをサポートします。両方のデータ転送動作で、SPI 互換の別のプロトコルを選択するには、次の手順に従います。

  1. SDI_CTL_REG レジスタの SDI_MODE[1:0] ビットをプログラムします。この最初の書き込み動作は、SPI-00-S プロトコルに準拠します。それ以降のデータ転送フレームは、新しく選択したプロトコルに準拠します。
  2. SDO_CTL_REG レジスタの SDO_MODE[1:0] ビットを 00b に設定します。

注:

SDI_CTL_REG レジスタの SDI_MODE[1:0] ビットを構成することで選択された SPI 転送プロトコルによって、書き込み動作と読み取り動作の両方のデータ転送プロトコルが決まります。ソース同期 (SRC) プロトコル セクションで説明されているように、デバイスからデータを読み取るか、データの読み取り用に SRC プロトコルのいずれかを選択します。デバイスからデータを読み取る場合は、SDO_CTL_REG レジスタの SDO_MODE[1:0] ビットを 00b に構成して、選択した SPI プロトコルを使用します。

SPI 互換プロトコルのいずれかを使用すると、データ転送フレーム全体を通して、RVS 出力が Low に維持されます。関連するタイミング パラメータについては、スイッチング特性 の表を参照してください。

図 6-28 および 図 6-29 に、4 つのプロトコルの詳細を示します。ホスト コントローラは、短いデータ転送フレームを使用して、32 ビット出力データ ワードから必要な MSB ビット数を読み出します。詳細については、「データ転送フレーム」セクションを参照してください。

ホスト コントローラが SDO_CNTL_REG[7:0] = 00h の長いデータ転送フレームを使用する場合、デバイスはデイジーチェーン動作を示します。複数のデバイス：デイジーチェーン トポロジ セクションを参照してください。

ADS8681W ADS8685W ADS8689W 標準 SPI タイミング プロトコル(CPHA = 0、シングル SDO-x)図 6-28 標準 SPI タイミング プロトコル
(CPHA = 0、シングル SDO-x)

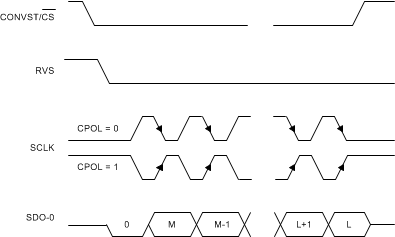

ADS8681W ADS8685W ADS8689W 標準 SPI タイミング プロトコル(CPHA = 1、シングル SDO-x)図 6-29 標準 SPI タイミング プロトコル
(CPHA = 1、シングル SDO-x)
