6.5.4.1 デバイス構成のプロトコル

表 6-8 に示されているように、ホスト コントローラは 4 つのレガシー SPI 互換プロトコルのいずれかを使用して、デバイスにデータを書き込みます。これらのプロトコルには、SPI-00-S、SPI-01-S、SPI-10-S、または SPI-11-S があります

表 6-8 デバイス構成の SPI プロトコル
プロトコルSCLK の極性
(At CS 立ち下がりエッジ)		SCLK 位相
(キャプチャ エッジ)		SDI_CTL_REGSDO_CTL_REG図
SPI-00-SLow立ち上がり00h00h図 6-26
SPI-01-SLow立ち下がり01h00h図 6-26
SPI-10-SHigh立ち下がり02h00h図 6-27
SPI-11-SHigh立ち上がり03h00h図 6-27

パワーアップ時、または非同期リセットから復帰した後に、データの読み取りおよびデータ書き込み動作のために、デバイスは SPI-00-S プロトコルをサポートします。別の SPI 互換プロトコルを選択するには、SDI_CNTL_REG レジスタの SDI_MODE[1:0] ビットをプログラムします。この最初の書き込み動作は、SPI-00-S プロトコルに準拠します。それ以降のデータ転送フレームは、新しく選択したプロトコルに準拠します。SDI_MODE[1:0] の構成によって選択された SPI プロトコルは、読み取りと書き込みの両方の動作に適用できます。

図 6-26 および 図 6-27 に、最適なデータ フレームを使用した 4 つのプロトコルの詳細を示します。関連するタイミング パラメータについては、スイッチング特性 の表を参照してください。

注:

デバイスに対する有効な書き込み動作を行うには、データ転送フレーム内に最低 32 SCLK が供給されている必要があります。詳細については、「データ転送フレーム」セクションを参照してください。

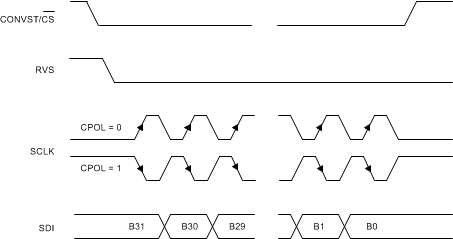

ADS8681W ADS8685W ADS8689W 標準 SPI タイミング プロトコル (CPHA = 0、32 SCLK サイクル)

図 6-26 標準 SPI タイミング プロトコル (CPHA = 0、32 SCLK サイクル)
ADS8681W ADS8685W ADS8689W 標準 SPI タイミング プロトコル (CPHA = 1、32 SCLK サイクル)

図 6-27 標準 SPI タイミング プロトコル (CPHA = 1、32 SCLK サイクル)
