8.3.1 電源のデカップリング

各電源に最小でも 10µF および 1µF のコンデンサを使用して、AVDD 電源ピンを AGND でデカップリングします。1µF コンデンサは電源ピンのできるだけ近くに配置します。高周波デジタル スイッチング電流を供給するため、最小でも 10µF のデカップリング コンデンサを DVDD 電源のすぐ近くに配置します。デカップリング コンデンサを使用した場合の影響は、「デバイスの電源除去比 (PSRR) 性能の差」に示されています。図 8-6 に、デカップリング コンデンサを使用しないデバイスの PSRR を示します。図 8-7 に示されているように、デカップリング コンデンサを使用すると、PSRR が改善します。

ADS8681W ADS8685W ADS8689W デカップリング コンデンサを使用しない場合の PSRR

図 8-6 デカップリング コンデンサを使用しない場合の PSRR

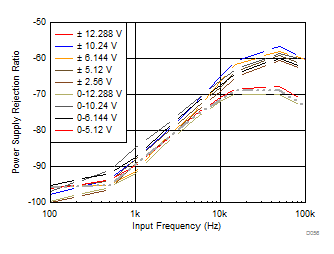

ADS8681W ADS8685W ADS8689W デカップリング コンデンサを使用した場合の PSRR

図 8-7 デカップリング コンデンサを使用した場合の PSRR
