6.3.9.1 入力アラーム

このデバイスは、アナログ入力に High および Low アラームを備えています。入力信号に対応するアラームでは、独立してプログラマブル スレッショルドと共通のヒステリシス設定が ALARM_H_TH_REG および ALARM_L_TH_REG レジスタで制御されます。

デジタル出力が High アラーム上限値 [High アラーム スレッショルド (T)] を超えると、デバイスは入力 High アラームを設定します。デジタル出力が High アラーム下限値 [High アラーム (T) – H – 1] を下回ると、アラームはリセットされます。図 6-17 に、この関数を示します。

同様に、デジタル出力が Low アラーム下限値 [Low アラーム スレッショルド (T)] を下回ると、入力 Low アラームがトリガされます。デジタル出力が Low アラーム上限値 [Low アラーム (T) + H + 1] 以上になると、アラームはリセットされます。図 6-18 に、この関数を示します。

ADS8681W ADS8685W ADS8689W High アラーム ヒステリシス

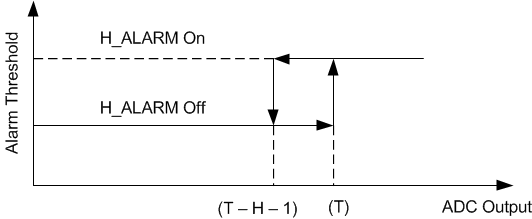

図 6-17 High アラーム ヒステリシス
ADS8681W ADS8685W ADS8689W Low アラーム ヒステリシス

図 6-18 Low アラーム ヒステリシス
