6.4.2 デバイスの動作モード

図 6-21 に示されているように、このデバイスは以下の 3 つの状態をサポートしています。RESET、ACQ、CONV。デバイスの状態は、ホスト コントローラから供給される CONVST/CS および RST 制御信号の状態によって決まります。

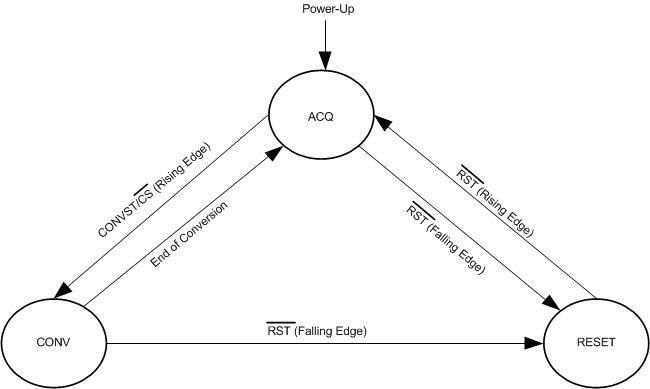

ADS8681W ADS8685W ADS8689W デバイスの機能状態図 6-24 デバイスの機能状態
