6.3.3.2 抵抗モードの降圧

外部負荷要件が 10mA 未満の場合、インダクタを抵抗に置き換えることができます。抵抗モードでは、外部抵抗で電力が消費されるので、インダクタ モードでの降圧よりも効率が低くなります。

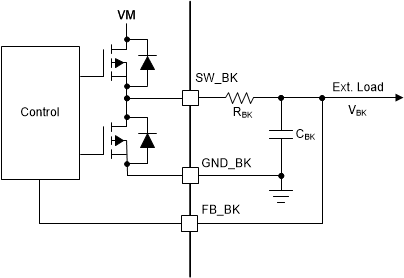

図 6-4 に、抵抗モードでの降圧の接続を示します。

MCF8315C-Q1 降圧 (抵抗モード)図 6-4 降圧 (抵抗モード)
