6.3.3.1 インダクタ モードの降圧

MCF8315C-Q1 の降圧レギュレータは、主に 47µH および 22µH の低インダクタンスに対応するように設計されています。47µH インダクタにより、降圧レギュレータは最大 170mA の負荷電流サポートで動作しますが、最大 20mA の電流を必要とするアプリケーションでは部品サイズを節約できる 22µH インダクタを使用できます。

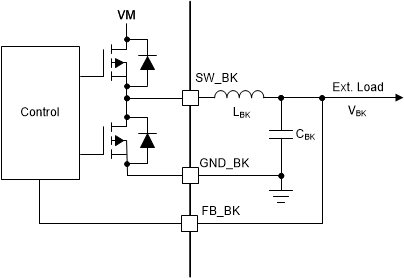

図 6-3 に、インダクタ モードでの降圧レギュレータの接続を示します。

MCF8315C-Q1 降圧 (インダクタ モード)図 6-3 降圧 (インダクタ モード)
