6.3.1.2.6 TDRIVE ゲート駆動タイミング制御

このデバイスには、外部 MOSFET の寄生 dV/d tゲート ターンオンを防止するため、TDRIVE ゲート駆動タイミング制御機能が内蔵されています。MOSFET がスイッチングしているときは常に、反対側の MOSFET ゲートで強力なプルダウン ISTRONG 電流が有効になります。この強いプルダウンは TDRIVE 期間全体にわたって持続します。この機能は、ハーフブリッジ スイッチ ノード電圧のスルーレートが高い場合に外部 MOSFET ゲートにカップリングする寄生電荷を除去するのに役立ちます。

DRV8334 TDRIVE ゲート駆動タイミング制御 (DEADT_MODE=0b)図 6-6 TDRIVE ゲート駆動タイミング制御 (DEADT_MODE=0b)

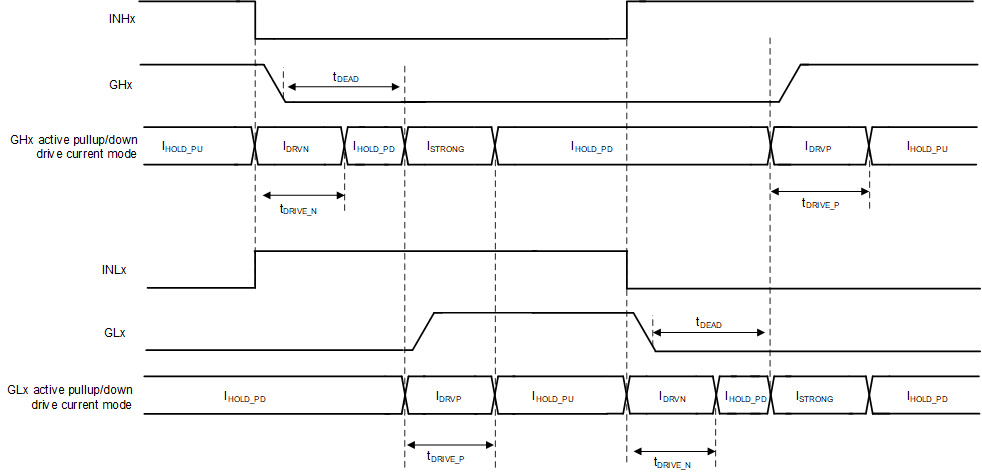

DRV8334 TDRIVE ゲート駆動タイミング制御 (DEADT_MODE=1b)図 6-7 TDRIVE ゲート駆動タイミング制御 (DEADT_MODE=1b)
