7.3.6.2.1.2.2 位相コヒーレント NCO 更新モード

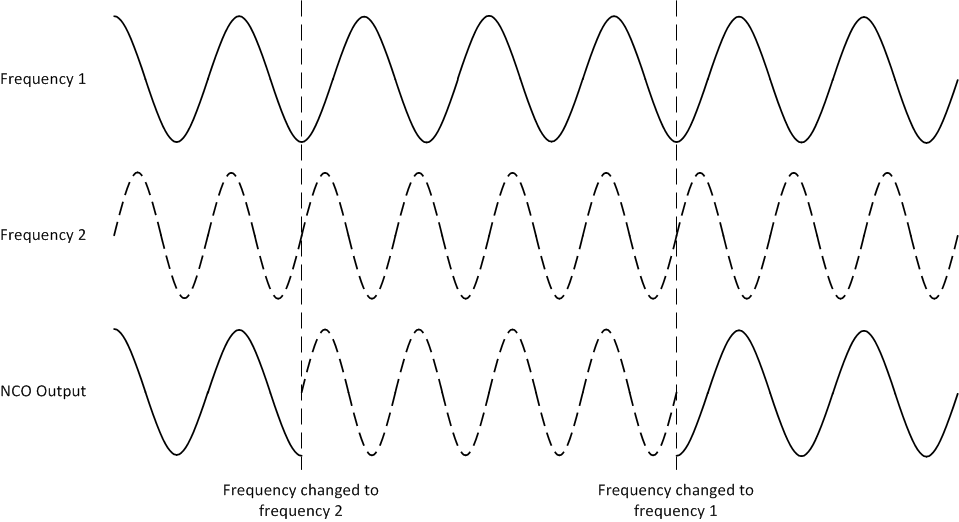

位相コヒーレント NCO 更新モードでは、周波数ワードが更新され、カウンタが乗算されてアキュームレータが更新されます。これにより、NCO がその周波数から一度も調整されなかったかのように、特定の周波数の位相が、その周波数の以前の使用と「コヒーレント」を保つことができます。位相情報がカウンタによって維持されるため、任意の周波数を位相コヒーレントにできます。図 7-38 に、位相コヒーレント NCO モード動作を示します。

DAC39RF20 位相コヒーレント NCO モードの動作の例図 7-38 位相コヒーレント NCO モードの動作の例
