5.6 代表的特性

UCC28070-Q1 VCC 供給電流と接合部温度との関係図 5-1 VCC 供給電流と接合部温度との関係
UCC28070-Q1 VVSENSE レギュレーション電圧と接合部温度との関係図 5-3 VVSENSE レギュレーション電圧と接合部温度との関係
UCC28070-Q1 IMO、乗算器出力電流とVVAOとの関係図 5-5 IMO、乗算器出力電流とVVAOとの関係
UCC28070-Q1 IVINAC バイアス電流と接合部温度の関係図 5-7 IVINAC バイアス電流と接合部温度の関係

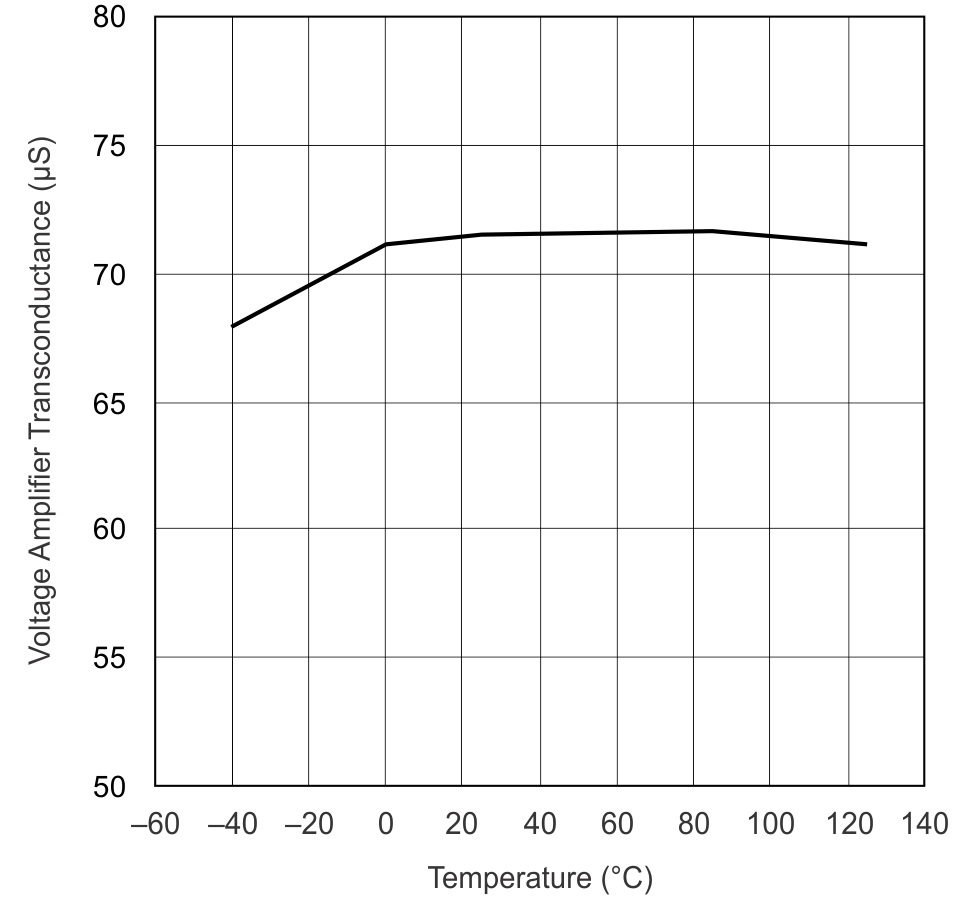

UCC28070-Q1 VAO、電圧アンプの相互コンダクタンス対と接合部温度との関係図 5-9 VAO、電圧アンプの相互コンダクタンス対と接合部温度との関係
UCC28070-Q1 電流アンプの相互コンダクタンスと接合部温度との関係図 5-11 電流アンプの相互コンダクタンスと接合部温度との関係
UCC28070-Q1 VVREF と接合部温度との関係
IVREF = 0mA
図 5-2 VVREF と接合部温度との関係
UCC28070-Q1 IVSENSE バイアス電流と接合部温度の関係図 5-4 IVSENSE バイアス電流と接合部温度の関係
UCC28070-Q1 乗算器定数と接合部温度との関係図 5-6 乗算器定数と接合部温度との関係
UCC28070-Q1 スイッチング周波数と温度との関係図 5-8 スイッチング周波数と温度との関係

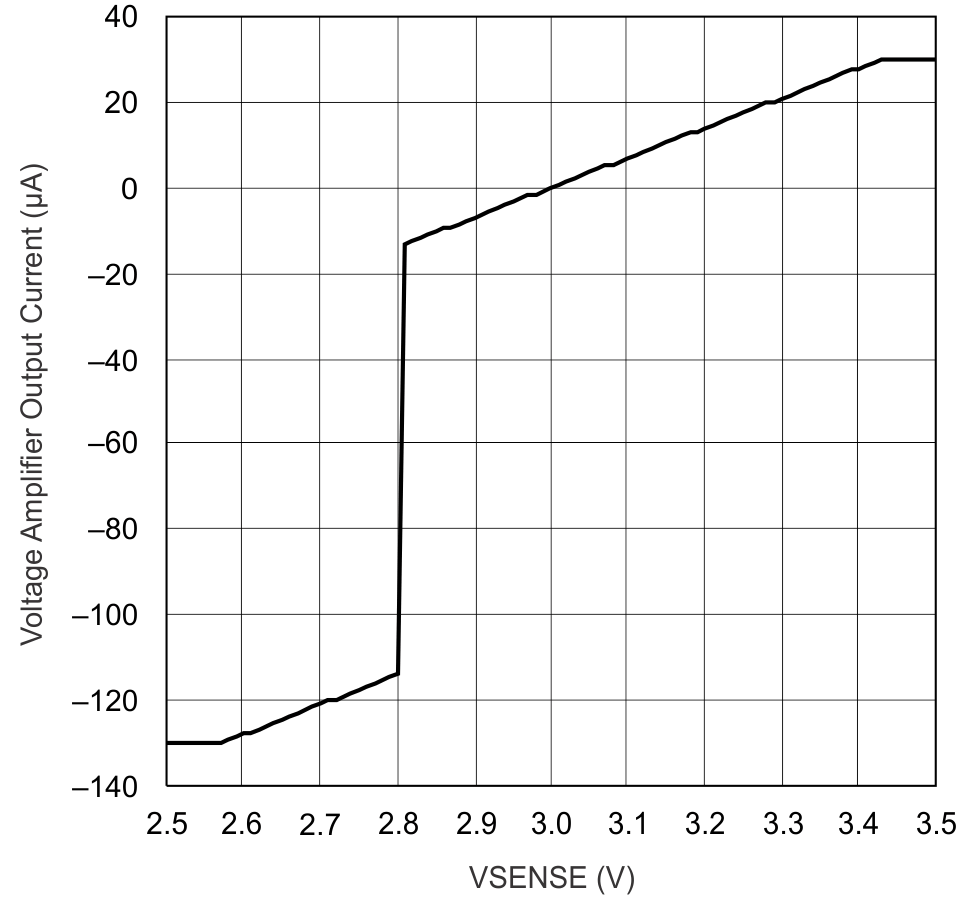

UCC28070-Q1 電圧アンプの伝達関数と VVSENSE との関係図 5-10 電圧アンプの伝達関数と VVSENSE との関係

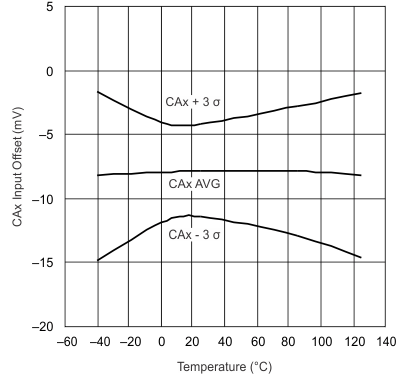

UCC28070-Q1 CAx 入力オフセット電圧と接合部温度との関係
±0.8V 同相
図 5-12 CAx 入力オフセット電圧と接合部温度との関係
UCC28070-Q1 CAx 入力オフセット電圧と接合部温度との関係
±2V 同相
図 5-14 CAx 入力オフセット電圧と接合部温度との関係
UCC28070-Q1 CAx 入力オフセット電圧と接合部温度との関係
±3.6V 同相
図 5-16 CAx 入力オフセット電圧と接合部温度との関係

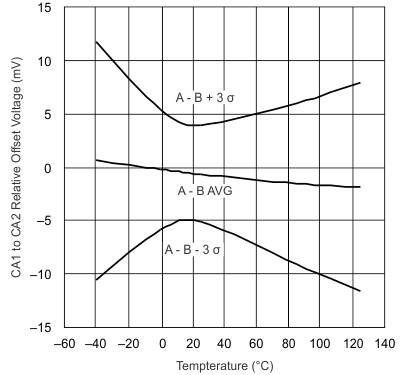

UCC28070-Q1 CA1~CA2 の相対オフセットと接合部温度との関係
±0.8V 同相
図 5-13 CA1~CA2 の相対オフセットと接合部温度との関係

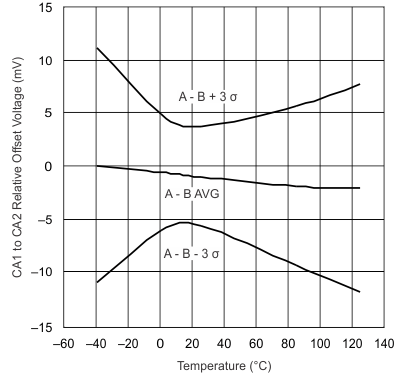

UCC28070-Q1 CA1~CA2 の相対オフセットと接合部温度との関係
±2V 同相
図 5-15 CA1~CA2 の相対オフセットと接合部温度との関係
UCC28070-Q1 CA1~CA2 の相対オフセットと接合部温度との関係
±3.6V 同相
図 5-17 CA1~CA2 の相対オフセットと接合部温度との関係
