1.1.3 I2C 書き込みコマンド シーケンスの例

入力データ チャネル スワップ値を設定するコマンドを実行するには、ホストはセカンダリ アドレス、サブアドレス、データを含む一連のバイトを作成し、以下の手順を実行します。

  1. ホストは必要な START 条件を実行した後、その一連のバイトを送信します。
  2. ホストは STOP 条件を実行します。

上記の書き込みコマンド シーケンスの例を表 1-4 に示し、ホストが実行するこの書き込みシーケンスの波形図を図 1-3 に示します。

表 1-4 書き込みコマンド シーケンスの例 (1)
セカンダリ アドレスサブアドレスデータ
0x340x840x02
(1) 表示されたすべての値は 16 進表記です。

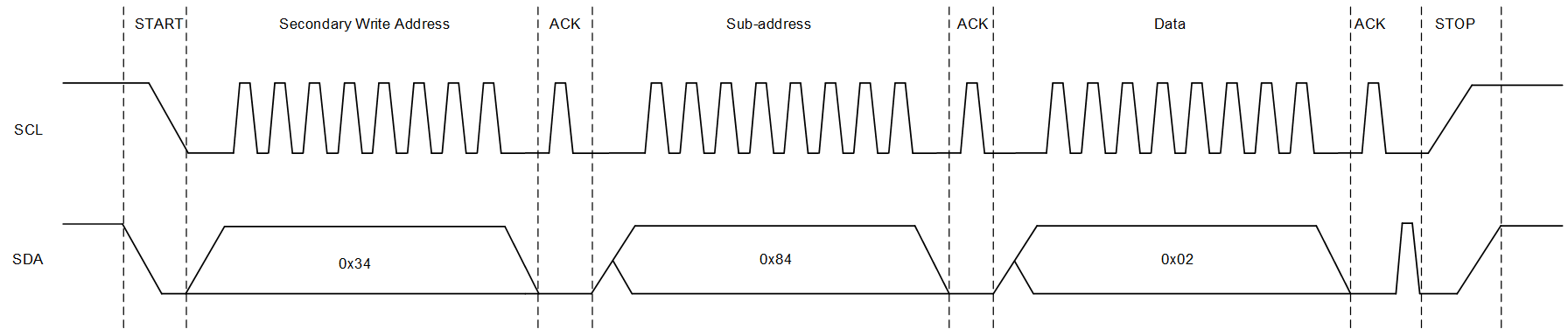

DLPC900 I2C 書き込みコマンドの波形図図 1-3 I2C 書き込みコマンドの波形図
