2.2.1.1 電圧ゲイン

タンクの設計を理解するには、最初に、第 1 高調波近似を使用した第 1 高調波分析 (FHA) で、バッテリ充電モードと逆方向パワーフローモードの両方のゲインを分析する必要があります。共振タンクの概略図を 図 2-4 に示します。

TIDM-02013 バッテリ充電モード (BCM) 時の CLLLC 共振タンクの FHA モデル図 2-4 バッテリ充電モード (BCM) 時の CLLLC 共振タンクの FHA モデル

図 2-4 の用語は以下のとおりです。

Vprim

(TTPLPFC_VBUS)

1 次側の入力電圧
Lrp1 次側の共振インダクタ
Crp1 次側の共振コンデンサ
NCLLLCトランスの巻線比
Lm磁化インダクタ
Vsec2 次側の出力電圧
Lrs2 次側の共振インダクタ
Crs2 次側の共振コンデンサ
RL2 次側出力で FHA を使用した場合の実効負荷

ここで、実効 RL は TIDM-02013 として計算され、RL_dc は出力における DC 抵抗性負荷であることに注意してください。

1 次側で 2 次側の数量を参照すると、以下のようになります。

  • Lrs' は Lrs * NCLLLC * NCLLLC と等しい
  • Crs' は Crs / (NCLLLC * NCLLLC) と等しい
  • RL' は RL * (NCLLLC * NCLLLC) と等しい
  • Vrs' は Vrs * NCLLLC と等しい

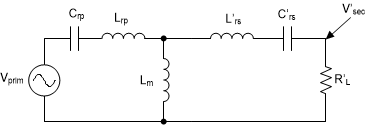

TIDM-02013 BCM で 1 次側の数量を参照した FHA CLLLC図 2-5 BCM で 1 次側の数量を参照した FHA CLLLC

KCl と KVL を使用すると、ゲイン計算式は 式 1 のように記述できます。

式 1. TIDM-02013

同様に、逆方向の電力フローについても、回路は 図 2-6 に示すように簡略化でき、ゲインは 式 2 のように記述できます。

式 2. TIDM-02013
TIDM-02013 RCM におけるゲイン計算の FHA モデル図 2-6 RCM におけるゲイン計算の FHA モデル

式 1 と 式 2 は、設計用に選択されたパラメータに基づいて電圧ゲインを調べるために、以下のセクションで使用されます。
