Typical Characteristics

VIN = 12 V (unless otherwise noted)

GUID-20240402-SS0I-JZF5-WWRG-HXRZXBMMPWN3-low.svgFigure 5-1 TPS563201 Supply Current vs Junction Temperature
Figure 5-3 EN Pin UVLO Low Voltage vs Junction Temperature
Figure 5-5 High-Side Rds-On vs Junction Temperature
IOUT = 10 mA
Figure 5-7 TPS563208 Switching Frequency vs Input Voltage
Figure 5-9 TPS563201 VOUT = 1.05 V Efficiency, L = 2.2 µH
Figure 5-11 TPS563201 VOUT = 1.8 V Efficiency, L = 2.2 µH
Figure 5-13 TPS563201 VOUT = 5 V Efficiency, L = 3.3 µH
Figure 5-15 TPS563208 VOUT = 1.5 V Efficiency, L = 2.2 µH
Figure 5-17 TPS563208 VOUT = 3.3 V Efficiency, L = 2.2 µH
GUID-20240402-SS0I-BXLP-Z1ZN-HGBLJ3VDF4HG-low.svgFigure 5-2 VFB Voltage vs Junction Temperature

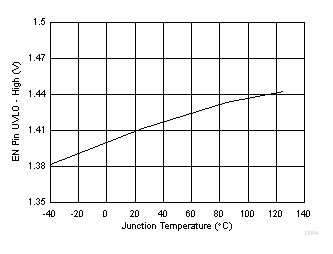

Figure 5-4 EN Pin UVLO High Voltage vs Junction Temperature
Figure 5-6 Low-Side Rds-On vs Junction Temperature
VIN = 12 V
Figure 5-8 TPS563201 Switching Frequency vs Output Current
Figure 5-10 TPS563201 VOUT = 1.5 V Efficiency, L = 2.2 µH
Figure 5-12 TPS563201 VOUT = 3.3 V Efficiency, L = 2.2 µH
Figure 5-14 TPS563208 VOUT = 1.05 V Efficiency, L = 2.2 µH
Figure 5-16 TPS563208 VOUT = 1.8 V Efficiency, L = 2.2 µH

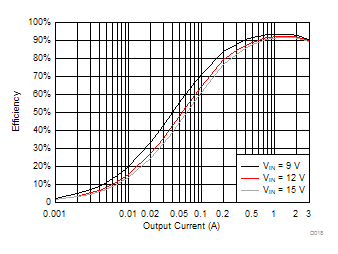

Figure 5-18 TPS563208 VOUT = 5 V Efficiency, L = 3.3 µH
