概要

NexFET™ パワー MOSFET はパワー・コンバージョン・アプリケーションにおいて損失を最小限とするよう設計され、5V ゲート・ドライブ・アプリケーションに最適化されています。

GUID-D93F7940-C810-42FD-BA46-2F520BADEADA-low.gif上面図
製品概要
VDSドレイン - ソース間電圧25V
Qgゲートの合計電荷 (4.5V)18nC
Qgdゲート電荷、ゲート - ドレイン間3.5nC
RDS(on)ドレイン - ソース間オン抵抗VGS = 3V2.1
VGS = 4.5V1.7
VGS = 8V1.5
VGS(th)スレッショルド電圧1.1V
製品情報
製品名パッケージメディア数量配送
CSD16325Q5SON 5mm × 6mm プラスチック・パッケージ13 インチ・リール2500テープ・アンド・リール
絶対最大定格
TA = 25℃ (特に記述のない限り)単位
VDSドレイン - ソース間電圧25V
VGSゲート - ソース間電圧+10 / –8V
ID連続ドレイン電流、TC = 25℃100A
連続ドレイン電流(1)33A
IDMパルス・ドレイン電流、TA = 25℃(2)200A
PD消費電力(1)3.1W
TJ、TSTG動作時の接合部温度、保存温度–55~150
EASアバランシェ・エネルギー、単一パルス
ID = 100A、L = 0.1mH、RG = 25Ω
500mJ
RθJA = 38℃/W (標準値、厚さ 0.06 インチ (1.52mm) の FR4 PCB 上の面積 1 平方インチ (6.45cm2)、厚さ 2oz (0.071mm) の Cu パッドに実装した場合)。
パルス幅 ≤ 300μs、デューティ・サイクル ≤ 2%
GUID-6690741D-07FC-4AD9-AD00-65F1A2FF1C0F-low.gifRDS(on) と VGS との関係

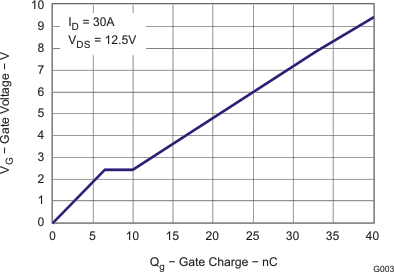

GUID-E8FA41CA-D3B6-4A7B-8C3B-F7571EBD8BCC-low.gifゲート電荷
