6.8 Typical Characteristics

TS5USBC41 D001_SCDS369.gif
VCC = 3.3 V TA = 25°C
Figure 1. ON-Resistance vs Input Voltage
TS5USBC41 D002_SCDS372.gif
Figure 3. IOFF Leakage Current vs Voltage on D1± or D2±
TS5USBC41 D001_SCDS372.gif
Figure 2. IOFF Leakage Current vs Voltage on D±
TS5USBC41 D003_SCDS372.gif

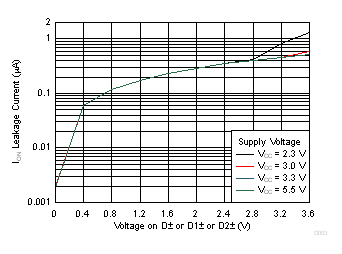

Figure 4. ION Leakage Current vs Voltage on D± or D1± or D2±
