3 概要

LM74700-Q1 は、外部の N チャネル MOSFET と組み合わせることで理想ダイオード整流器として動作し、20mV の順方向電圧降下で低損失逆極性保護を実現する車載用 AEC Q100 認定済み理想的ダイオード・コントローラです。入力電源電圧範囲が 3.2V～65V と広いため、12V、24V、48V の車載用バッテリ・システムも含め、多くの一般的な DC バス電圧を制御できます。3.2V の入力電圧をサポートしているため、車載用システムの厳しいコールド・クランク要件に特に適しています。このデバイスは、最低 -65V の負の電源電圧に耐えられ、負荷を保護できます。

このデバイスは、MOSFET のゲートを制御し、順方向電圧降下を 20mV にレギュレートします。このレギュレーション方式により、逆電流発生時に MOSFET を穏やかにオフにでき、DC 逆電流を確実にゼロにします。このデバイスは、逆電流ブロックへの応答が高速 (0.75µs 未満) なため、ISO7637 のパルス・テスト時や電源障害および入力マイクロ短絡状況で出力電圧のホールドアップ要件を持つシステムに適しています。

LM74700-Q1 コントローラは、外部の NチャネルMOSFET 用にチャージ・ポンプ・ゲートを駆動します。LM74700-Q1 は電圧定格が高いため、車載用 ISO7637 保護のシステム設計が簡単になります。イネーブル・ピンが LOW のとき、コントローラはオフで、消費電流は約 1µA です。

製品情報(1)
部品番号 パッケージ 本体サイズ (公称)
LM74700-Q1 SOT-23 (6) 2.90mm × 1.60mm
LM74700-Q1 SOT-23 (8) 2.90mm × 1.60mm
(1) 利用可能なパッケージについては、このデータシートの末尾にある注文情報を参照してください。

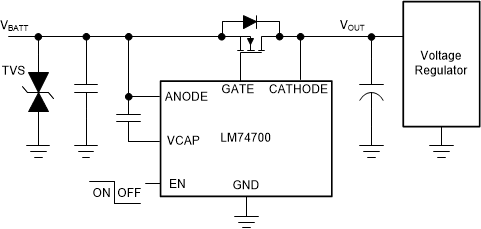

GUID-B11A4FBC-25A3-411E-BA38-375830E4C81C-low.gif代表的なアプリケーション回路図
GUID-BBBE2269-EFD5-4209-B200-4168FAB76CC5-low.gif入力短絡時の逆電流阻止
