SLPS228B October   2009  – October 2023 CSD16408Q5

PRODUCTION DATA

  1.   1
  2. 1Features
  3. 2Applications
  4. 3Description
  5. 4Revision History
  6. 5Electrical Characteristics
  7. 6Thermal Characteristics
  8. 7Typical MOSFET Characteristics
  9. 8Mechanical, Packaging, and Orderable Information

Package Options

Mechanical Data (Package|Pins)
Thermal pad, mechanical data (Package|Pins)
Orderable Information

Description

The NexFET™ power MOSFET has been designed to minimize losses in power conversion applications.

GUID-BBBA2351-D7DC-4884-B816-BFAC2208A777-low.gifTop View
Product Summary
VDS Drain-to-source voltage 25 V
Qg Gate charge, total (4.5 V) 6.7 nC
Qgd Gate charge, gate-to-drain 1.9 nC
rDS(on) Drain-to-source on-resistance VGS = 4.5 V 5.4 mΩ
VGS = 10 V 3.6 mΩ
VGS(th) Threshold voltage 1.8 V
Ordering Information
DevicePackageMediaQtyShip
CSD16408Q5SON 5-mm × 6-mm plastic package13-inch (33-cm) reel2500Tape and reel
ABSOLUTE MAXIMUM RATINGS
TA = 25°C unless otherwise stated VALUE UNIT
VDSDrain-to-source voltage25V
VGSGate-to-source voltage–12 to 16V
IDContinuous drain current, TC = 25°C113A
Continuous drain current(1)22A
IDMPulsed drain current, TA = 25°C(2)141A
PDPower dissipation(1)3.1W
TJ, TSTGOperating junction and storage temperature range–55 to 150°C
EASAvalanche energy, single-pulse
ID = 23 A, L = 0.1 mH, RG = 25 Ω
126mJ
Typical RθJA = 41°C/W on 1-inch2 (6.45-cm2), 2-oz. (0.071-mm thick) Cu pad on a 0.06-inch (1.52-mm) thick FR4 PCB.
Pulse duration ≤300 μs, duty cycle ≤2%

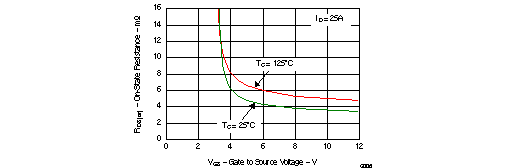

GUID-6CC80AE6-F957-436A-843D-8BB14012B616-low.gifRDS(on) vs VGS

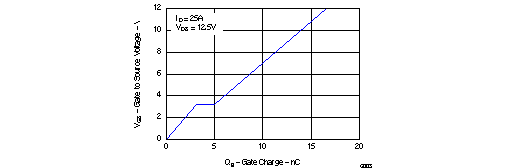

GUID-E6000EC2-24BC-4A38-9F28-33DB19F33D89-low.gifGATE CHARGE
