JAJSTN8C August 2012 – March 2024 CSD18532KCS
PRODUCTION DATA
- 1
- 1特長
- 2アプリケーション
- 概要
- 3Specifications
- 4Device and Documentation Support
- 5Revision History
- 6Mechanical Data
パッケージ・オプション
デバイスごとのパッケージ図は、PDF版データシートをご参照ください。
メカニカル・データ（パッケージ｜ピン）
- KCS|3
サーマルパッド・メカニカル・データ
発注情報
概要

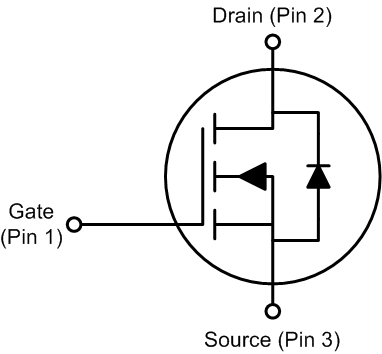

この 60V、3.3mΩ、TO-220 NexFET™ パワー MOSFET は、電力変換アプリケーションでの損失を最小限に抑えるように設計されています。
 |
 |
製品概要
| TA = 25℃ | 標準値 | 単位 | ||
|---|---|---|---|---|
| VDS | ドレイン - ソース間電圧 | 60 | V | |
| Qg | ゲートの合計電荷 (10V) | 44 | nC | |
| Qgd | ゲート-ドレイン間ゲート電荷 | 6.9 | nC | |
| RDS(on) | ドレイン - ソース間オン抵抗 | VGS = 4.5V | 4.2 | mΩ |
| VGS = 10V | 3.3 | mΩ | ||
| VGS(th) | スレッショルド電圧 | 1.8 | V | |
注文情報(1)
| デバイス | パッケージ | メディア | 数量 | Ship (配送) |
|---|---|---|---|---|
| CSD18532KCS | TO-220プラスチック パッケージ | チューブ | 50 | チューブ |
(1) 利用可能なすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。
絶対最大定格
| TA = 25℃ | 値 | 単位 | |
|---|---|---|---|
| VDS | ドレイン - ソース間電圧 | 60 | V |
| VGS | ゲート - ソース間電圧 | ±20 | V |
| ID | 連続ドレイン電流 (パッケージ制限)、TC = 25℃ | 100 | A |
| 連続ドレイン電流 (シリコン制限)、TC = 25℃ | 169 | ||
| 連続ドレイン電流 (シリコン制限)、TC = 100℃ | 116 | ||
| IDM | パルス ドレイン電流 (1) | 400 | A |
| PD | 電力散逸 | 250 | W |
| TJ、 Tstg | 動作時の接合部温度、 保存温度 | -55～175 | ℃ |
| EAS | アバランシェ エネルギー、単一パルス ID = 75A、L = 0.1mH、RG = 25Ω | 281 | mJ |
(1) パルス幅 ≤ 300μs、デューティ サイクル ≤ 2%
 RDS(on) と VGS との関係 |
 ゲート電荷 |
