3 概要

DSLVDS1001デバイスはシングル・チャネルの低電圧差動信号処理(LVDS)ドライバ・デバイスで、低消費電力、低ノイズ、高いデータ・レートを必要とするアプリケーション用に設計されています。さらに、短絡フォルト時の電流も最小化されています。このデバイスは、LVDSテクノロジを使用して、最高400Mbps (200MHz)のデータ・レートをサポートするよう設計されています。

DSLVDS1001は3.3V LVCMOS/LVTTL入力レベルを受け付け、電磁干渉(EMI)の小さい低電圧（標準値±350mV）の差動信号を出力します。このデバイスは5ピンのSOT-23パッケージで供給され、PCBレイアウトが簡単になるよう設計されています。DSLVDS1001は、コンパニオンのシングル・ライン・レシーバDSLVDS1002、または任意のLVDSレシーバと組み合わせることで、高速なLVDSインターフェイスとなります。

製品情報(1)

型番 パッケージ 本体サイズ（公称）
DSLVDS1001 SOT-23 (5) 2.90mm×1.60mm
  1. 提供されているすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。

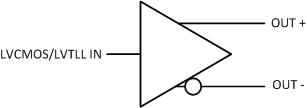

機能図

DSLVDS1001 Block-Diagram.gif

代表的なアプリケーション

DSLVDS1001 Typical-Application.gif
