7.7 Typical Characteristics

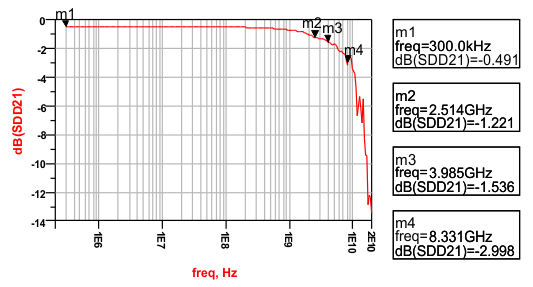

HD3SS3412 diff_insert_loss2_las828.gif
Figure 3. Differential Insertion Loss

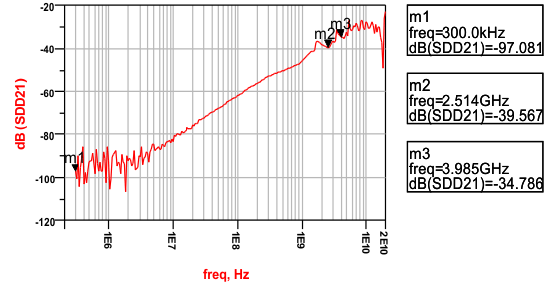

HD3SS3412 diff_crosstalk_las828.gif
Figure 5. Differential Crosstalk

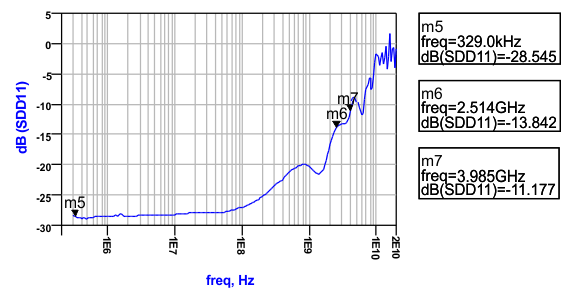

HD3SS3412 diff_return_loss2_las828.gif
Figure 4. Differential Return Loss

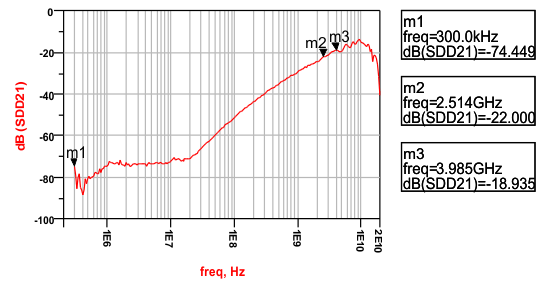

HD3SS3412 diff_off_isol_las828.gif
Figure 6. Differential Off Isolation
