9.4.2 レイアウト例

OPA858 レイアウトに関する推奨事項図 9-9 レイアウトに関する推奨事項

OPA858 をトランスインピーダンスアンプとして構成するときは、アバランシェフォトダイオード (APD) とアンプの間のインダクタンスを最小限に抑えるよう注意してください。フォトダイオードは、PCB 上でアンプと同じ面に必ず配置してください。アンプと APD を PCB の反対側に配置すると、ビアのインダクタンスによる寄生効果が増加します。APD パッケージは非常に大きくなる可能性があるため、APD を理想的なものよりも離れた場所に配置する必要があることがよくあります。図 9-10 に、2 つのデバイス間に距離を追加すると、APD とオペアンプの帰還回路の間のインダクタンスが増加することを示します。このインダクタンスにより APD 容量がノイズ ゲイン伝達関数から分離されるため、不完全補償型アンプの安定性に悪影響を及ぼします。ノイズ ゲインは 式 4 で求められます。帰還回路間に追加された PCB 配線インダクタンスにより 式 4 の分母が増加するため、ノイズ ゲインと位相マージンが低減されます。TO-CAN パッケージのリード付き APD を使用する場合、TO-CAN パッケージのリードをできるだけ短くして、インダクタンスをさらに最小限に抑えます。

式 4. N o i s e   G a i n = ( 1 +   Z F Z I N )

ここで、

  • ZF は帰還ネットワークの合計インピーダンスです。
  • ZIN は入力ネットワークの合計インピーダンスです。

図 9-10 に示すレイアウトは、図 9-11 のガイドラインの一部に従うことで改善されます。従うべき主な 2 つのルールは次のとおりです。

  1. アンプの反転入力にできるだけ近い場所に、絶縁抵抗 RISO を追加します。RISO の値は 10Ω ～ 20Ω の範囲で選択します。この抵抗は、配線のインダクタンスとアンプの内部容量に起因する潜在的な共振を減衰させます。
  2. 帰還素子 (RF と CF) と RISO 間のループを、APD ピンにできるだけ近づけて配置します。この閉鎖により、よりバランスのとれたレイアウトが実現し、APD とフィードバック回路の間の誘導性絶縁が低減されます。

OPA858 非理想的 TIA レイアウト図 9-10 非理想的 TIA レイアウト

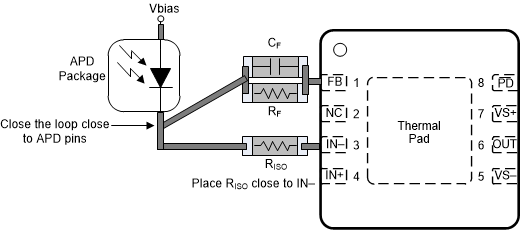

OPA858 TIA レイアウトの改善図 9-11 TIA レイアウトの改善
