Typical MOSFET Characteristics

TA = 25°C (unless otherwise stated)

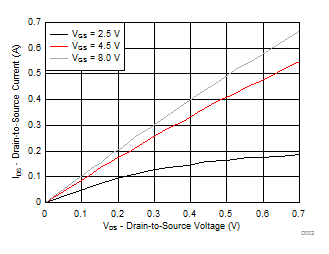

GUID-5C09D951-8FB3-40FA-A0F1-0763BECE3ECE-low.gifFigure 5-1 Saturation Characteristics

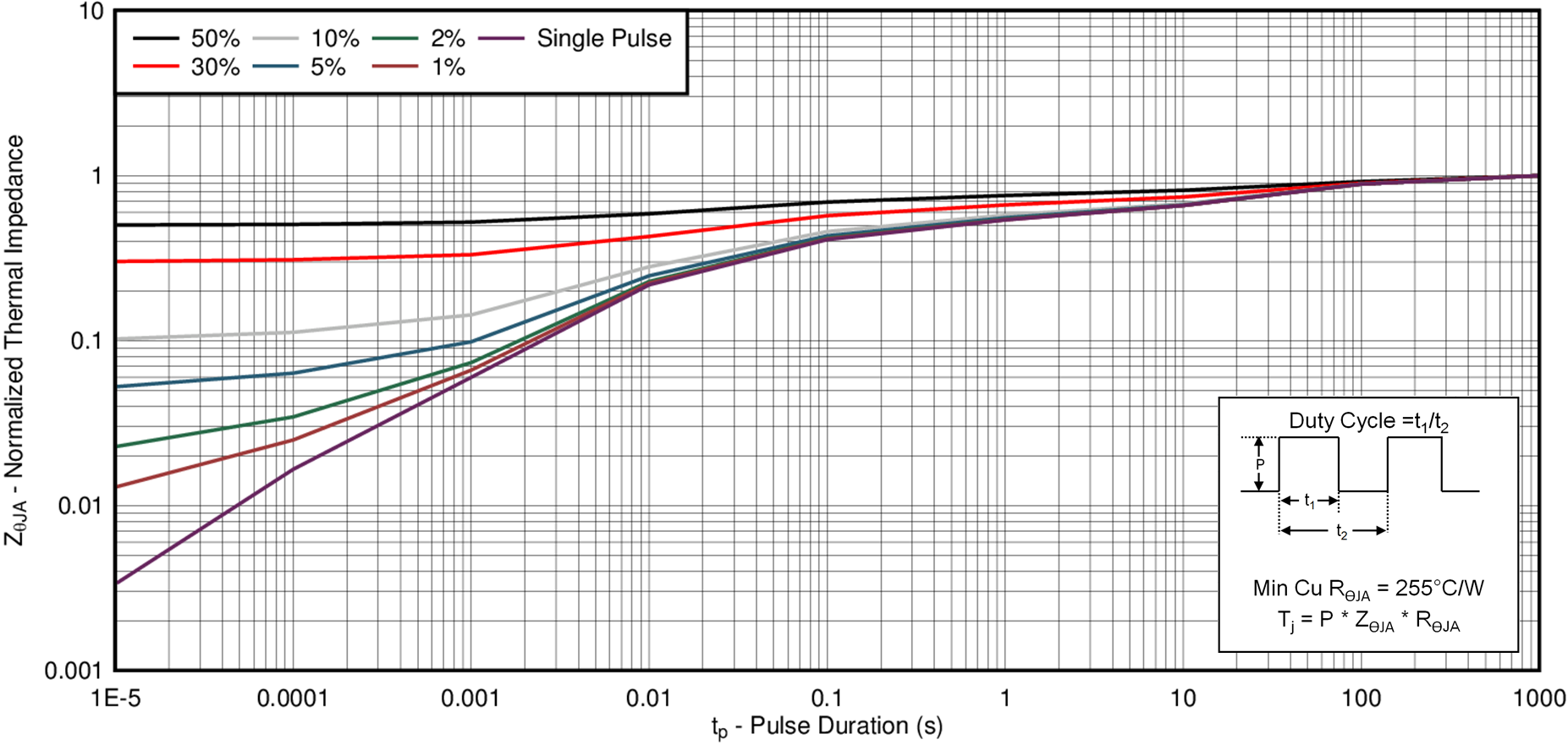

GUID-8FDDC15C-2E7E-41B4-898B-9CE3A6E57FD2-low.pngFigure 5-3 Transient Thermal Impedance
VDS = 5 V
Figure 5-2 Transfer Characteristics
VDS = 10 VID = 0.1 A

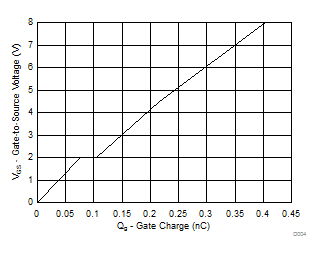

Figure 5-4 Gate Charge
ID = 2.5 µA

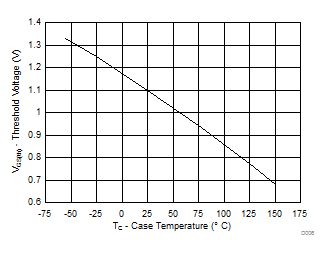

Figure 5-6 Threshold Voltage vs Temperature
ID = 0.1 A
Figure 5-8 Normalized On-State Resistance vs Temperature
Single pulse, typical RθJA = 255°C/W (min Cu)
Figure 5-10 Maximum Safe Operating Area
GUID-AC869EA6-D915-4375-ACC7-5EC8E8D9B20A-low.gifFigure 5-5 Capacitance

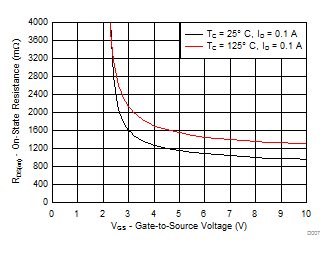

GUID-FD6C0594-7AA4-45EF-96B6-D3AE5A67BB67-low.gifFigure 5-7 On-State Resistance vs Gate-to-Source Voltage

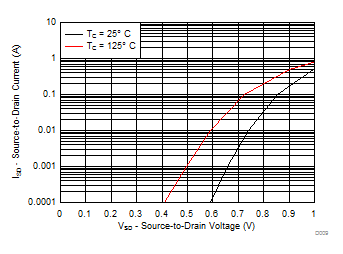

GUID-79660127-35D0-40B1-B637-489249BFB17E-low.gifFigure 5-9 Typical Diode Forward Voltage
GUID-042B6878-58CC-4821-BAEF-FC7B78CD04ED-low.gifFigure 5-11 Maximum Drain Current vs Temperature
