11.3 システム例

ATL431LI ATL432LI ai_prec_hi_curr_ser_slvsdu6.gif
A. Rは、最小V(BATT)で0.1mA以上のカソード電流をATL431LIに供給する必要があります。
Figure 30. 高精度大電流シリーズ・レギュレータ
ATL431LI ATL432LI ai_out_ctrl_3term_slvsdu6.gifFigure 31. 3端子固定レギュレータの出力制御
ATL431LI ATL432LI ai_high_curr_shunt_slvsdu6.gifFigure 32. 大電流シャント・レギュレータ
ATL431LI ATL432LI ai_crowbar_slvsdu6.gif
A. Figure 13の安定動作境界条件を参照して、Cの許容値を求めます。
Figure 33. クローバ回路
ATL431LI ATL432LI ai_prec_5v_1p5a_reg_slvsdu6.gifFigure 34. 高精度5V、1.5Aレギュレータ
ATL431LI ATL432LI ai_efficient_5v_slvsdu6.gif
A. Rbは1mA以上のカソード電流をATL431LIに供給する必要があります。
Figure 35. 高効率5V高精度レギュレータ
ATL431LI ATL432LI ai_pwm_conv_slvsdu6.gifFigure 36. 基準電圧内蔵PWMコンバータ
ATL431LI ATL432LI ai_voltage_monitor_slvsdu6.gif
A. 利用可能なVI(BATT)で必要なLED輝度が得られ、かつ0.1mA以上のカソード電流をATL431LIに供給できるようにR3およびR4を選定します。
Figure 37. 電圧モニタ

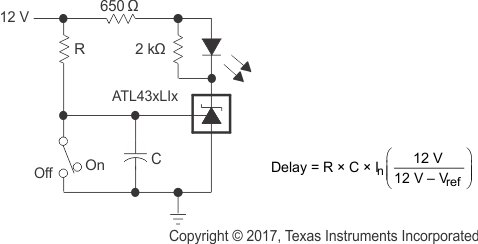

ATL431LI ATL432LI ai_delay_timer_slvsdu6.gifFigure 38. 遅延タイマ
ATL431LI ATL432LI ai_prec_curr_limit_slvsdu6.gifFigure 39. 高精度電流リミッタ
ATL431LI ATL432LI ai_prec_const_curr_slvsdu6.gifFigure 40. 高精度定電流シンク
