7.3.11.1 VM 低電圧誤動作防止 (UVLO)

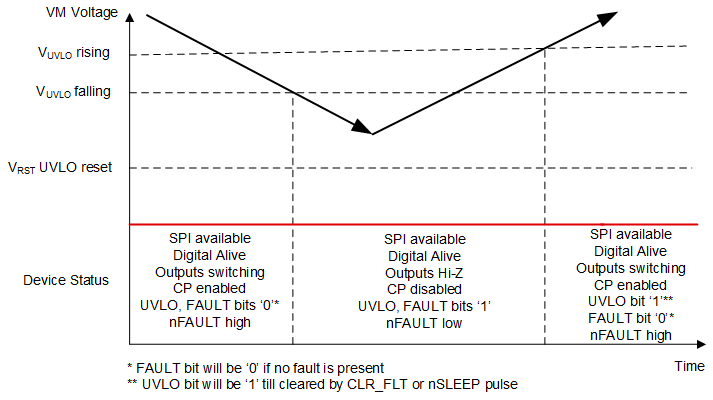

GUID-CD94A6DF-4F55-45FC-80FB-4084D5E90899-low.gif図 7-19 電源電圧ランプ・プロファイル
GUID-99EACCDA-71EF-467F-AA72-9CCB1DC8E695-low.gif図 7-20 電源電圧ランプ・プロファイル

VM ピンの電圧が UVLO 立ち下がりスレッショルド電圧を下回ると常に、すべての出力がディセーブルされ (ハイ・インピーダンス)、チャージ・ポンプ (CP) がディセーブルされます。VM 電圧が UVLO 立ち上がりスレッショルド電圧を上回ると、通常動作に復帰します (モータ・ドライバとチャージ・ポンプ)。

VM ピンの電圧が、UVLO 立ち下がりスレッショルド電圧 (標準値 4.25V) を下回っていても、VM UVLO リセット電圧 (VRST、3.9V 以下) を上回っていると、SPI 通信が利用可能で、本デバイスのデジタル・コアは起動しており、SPI レジスタの FAULT ビットと UVLO ビットが High になり、nFAULT ピンが Low に駆動されます (図 7-19 を参照)。この状態から、VM 電圧が UVLO 立ち上がりスレッショルド電圧 (標準値 4.35V) を上回ると、nFAULT ピンが解放され (外部電圧にプルアップされる)、FAULT ビットがリセットされます。しかし UVLO ビットは、CLR_FLT ビットまたは nSLEEP リセット・パルスによってクリアされるまで High にラッチされたまま維持されます。

VM ピンの電圧が VM UVLO リセット電圧 (VRST、3.9V 以下) を下回ると、SPI 通信が利用できなくなり、デジタル・コアはシャットダウンし、FAULT ビットと UVLO ビットは Low になり、nFAULT ピンは High になります。その後の電圧上昇で、VM 電圧が VRST 電圧を上回ると、デジタル・コアが起動し、UVLO ビットが Low に維持されますが、FAULT ビットは High になり、nFAULT ピンは Low になります (図 7-20 を参照)。VM 電圧が VM UVLO 立ち上がりスレッショルドを上回ると、FAULT ビットはリセットされ、UVLO ビットは Low に維持され、nFAULT ピンは High になります。
