7 パラメータ測定情報

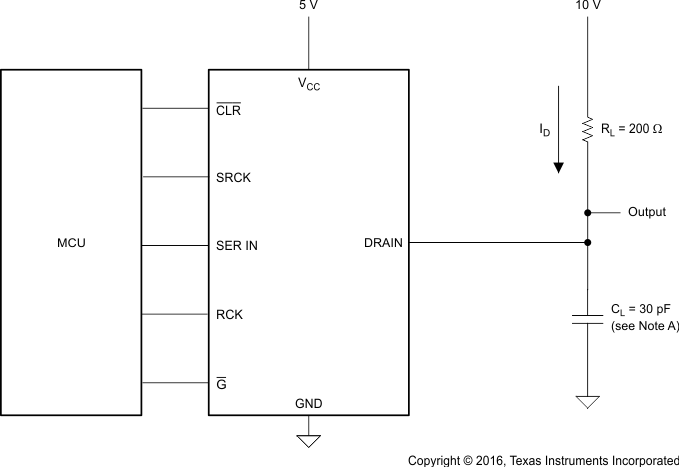

TLC6C5912-Q1 Res-Load_Test_SLIS141.gif
A. CLには、プローブとジグの容量が含まれます。
Figure 11. 抵抗性負荷テスト回路

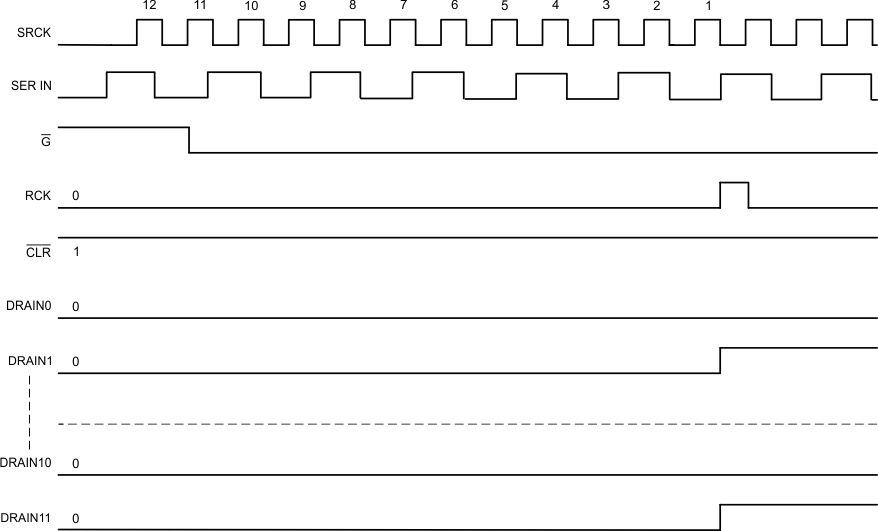

TLC6C5912-Q1 Voltage_Waveforms_SLIS141.gif Figure 12. 電圧波形

Figure 11およびFigure 12は、抵抗性負荷テスト回路と電圧波形を示したものです。Figure 12から、GがLOWに保持され、CLRがHIGHに保持された状態で、各ドレインのステータスはレジスタ・クロックの立ち上がりエッジで変化し、その時点で出力バッファへデータが転送されることを示すのが確認できます。
