拡張 QEP モジュール

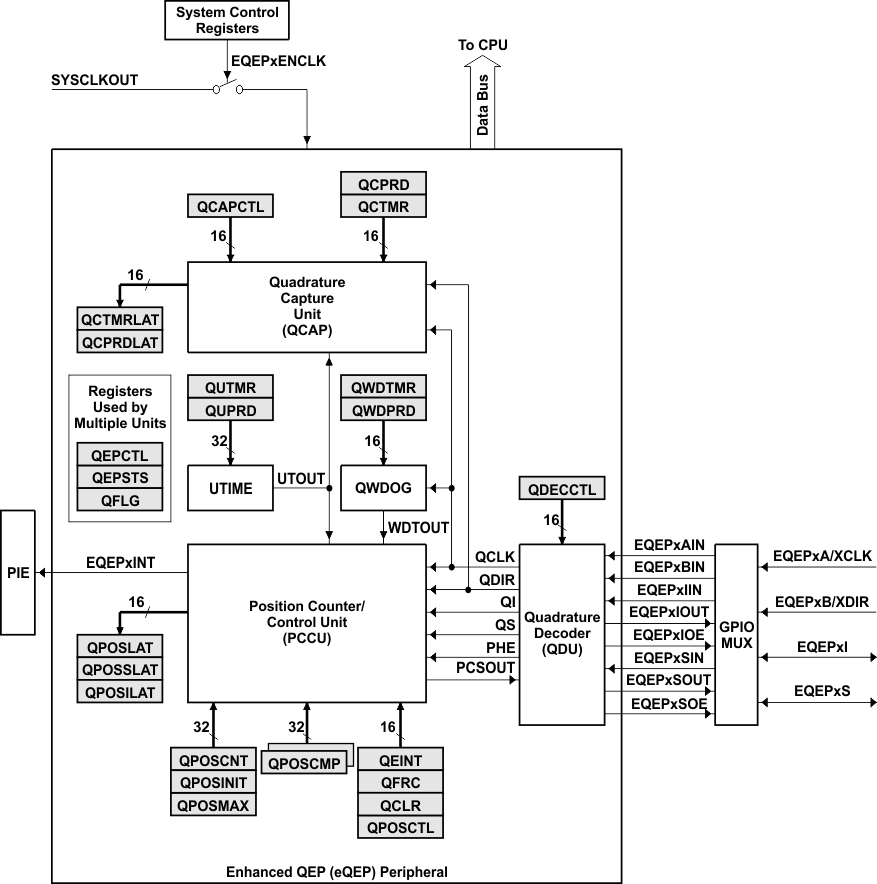

このデバイス には、最大 2 個の拡張直交エンコーダ (eQEP) モジュール (eQEP1、eQEP2) が搭載されています。図 8-7 に、QEP モジュールのブロック図を示します。

GUID-D89DD889-56CF-4B08-A8A5-8871869E93D8-low.gif図 8-7 eQEP 機能ブロック図

表 8-7 に、eQEP レジスタの概要を示します。

表 8-7 eQEP 制御およびステータス・レジスタ
名称 eQEP1
アドレス
eQEP2
アドレス
eQEP1
サイズ (x16)/
シャドウの数
レジスタの説明
QPOSCNT 0x6B00 0x6B40 2/0 eQEP 位置カウンタ
QPOSINIT 0x6B02 0x6B42 2/0 eQEP 初期化位置カウント
QPOSMAX 0x6B04 0x6B44 2/0 eQEP 最大位置カウント
QPOSCMP 0x6B06 0x6B46 2/1 eQEP 位置比較
QPOSILAT 0x6B08 0x6B48 2/0 eQEP インデックス位置ラッチ
QPOSSLAT 0x6B0A 0x6B4A 2/0 eQEP ストローブ位置ラッチ
QPOSLAT 0x6B0C 0x6B4C 2/0 eQEP 位置ラッチ
QUTMR 0x6B0E 0x6B4E 2/0 eQEP ユニット・タイマ
QUPRD 0x6B10 0x6B50 2/0 eQEP ユニット周期レジスタ
QWDTMR 0x6B12 0x6B52 1/0 eQEP ウォッチドッグ・タイマ
QWDPRD 0x6B13 0x6B53 1/0 eQEP ウォッチドッグ周期レジスタ
QDECCTL 0x6B14 0x6B54 1/0 eQEP デコーダ制御レジスタ
QEPCTL 0x6B15 0x6B55 1/0 eQEP 制御レジスタ
QCAPCTL 0x6B16 0x6B56 1/0 eQEP キャプチャ制御レジスタ
QPOSCTL 0x6B17 0x6B57 1/0 eQEP 位置比較制御レジスタ
QEINT 0x6B18 0x6B58 1/0 eQEP 割り込みイネーブル・レジスタ
QFLG 0x6B19 0x6B59 1/0 eQEP 割り込みフラグ・レジスタ
QCLR 0x6B1A 0x6B5A 1/0 eQEP 割り込みクリア・レジスタ
QFRC 0x6B1B 0x6B5B 1/0 eQEP 割り込み強制レジスタ
QEPSTS 0x6B1C 0x6B5C 1/0 eQEP ステータス・レジスタ
QCTMR 0x6B1D 0x6B5D 1/0 eQEP キャプチャ・タイマ
QCPRD 0x6B1E 0x6B5E 1/0 eQEP キャプチャ周期レジスタ
QCTMRLAT 0x6B1F 0x6B5F 1/0 eQEP キャプチャ・タイマ・ラッチ
QCPRDLAT 0x6B20 0x6B60 1/0 eQEP キャプチャ周期ラッチ
予約済み 0x6B21~0x6B3F 0x6B61~0x6B7F 31/0
