32 ビット CPU タイマ 0、CPU タイマ 1、CPU タイマ 2

このデバイスには、3 つの 32 ビット CPU タイマがあります (CPU タイマ 0、CPU タイマ 1、CPU タイマ 2)。

CPUタイマ 2 は、DSP/BIOS または SYS/BIOS 用に予約されています。CPUタイマ 0 および CPU タイマ 1 は、ユーザー・アプリケーションで使用できます。これらのタイマは、ePWM モジュールに存在するタイマとは異なります。

注:

アプリケーションで DSP/BIOS または SYS/BIOS を使用していない場合は、CPU タイマ 2 をアプリケーションで使用できます。

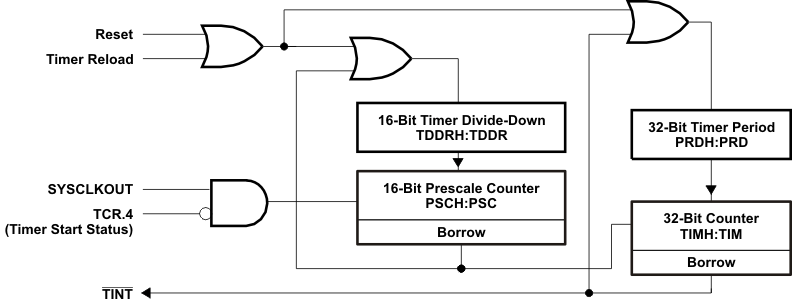

GUID-5DD46C70-6F77-4C90-8D9C-A3FAB28B7270-low.gif図 8-2 CPU タイマ

タイマ割り込み信号 (TINT0TINT1TINT2) は、図 8-3 に示すよう に接続されています。

タイマ・レジスタは、C28x プロセッサのメモリ・バスに接続されています。
タイマのタイミングは、プロセッサ・クロックの SYSCLKOUT に同期しています。
図 8-3 CPU タイマの割り込み信号および出力信号

タイマ動作の概要は、次の通りです。32 ビット・カウンタ・レジスタ「TIMH:TIM」には、周期レジスタ「PRDH:PRD」の値がロードされます。カウンタ・レジスタは、C28x の SYSCLKOUT レートでデクリメントします。カウンタが 0 に達すると、タイマ割り込み出力信号が割り込みパルスを発生します。表 8-3 に示すレジスタは、タイマの設定に使用します。詳細について は、『TMS320x2833x、TMS320x2823x リアルタイム・マイクロコントローラ・テクニカル・リファレンス・マニュアル』 の「システム制御および割り込み」の章 を参照してください。

表 8-3 CPU タイマ 0、1、2 構成および制御レジスタ
名称アドレスサイズ (x16)説明
TIMER0TIM0x0C001CPU タイマ 0、カウンタ・レジスタ
TIMER0TIMH0x0C011CPU タイマ 0、カウンタ・レジスタ (上位ワード)
TIMER0PRD0x0C021CPU タイマ 0、周期レジスタ
TIMER0PRDH0x0C031CPU タイマ 0、周期レジスタ (上位ワード)
TIMER0TCR0x0C041CPU タイマ 0、制御レジスタ
予約済み0x0C051
TIMER0TPR0x0C061CPU タイマ 0、プリスケール・レジスタ
TIMER0TPRH0x0C071CPU タイマ 0、プリスケール・レジスタ (上位ワード)
TIMER1TIM0x0C081CPU タイマ 1、カウンタ・レジスタ
TIMER1TIMH0x0C091CPU タイマ 1、カウンタ・レジスタ (上位ワード)
TIMER1PRD0x0C0A1CPU タイマ 1、周期レジスタ
TIMER1PRDH0x0C0B1CPU タイマ 1、周期レジスタ (上位ワード)
TIMER1TCR0x0C0C1CPU タイマ 1、制御レジスタ
予約済み0x0C0D1
TIMER1TPR0x0C0E1CPU タイマ 1、プリスケール・レジスタ
TIMER1TPRH0x0C0F1CPU タイマ 1、プリスケール・レジスタ (上位ワード)
TIMER2TIM0x0C101CPU タイマ 2、カウンタ・レジスタ
TIMER2TIMH0x0C111CPU タイマ 2、カウンタ・レジスタ (上位ワード)
TIMER2PRD0x0C121CPU タイマ 2、周期レジスタ
TIMER2PRDH0x0C131CPU タイマ 2、周期レジスタ (上位ワード)
TIMER2TCR0x0C141CPU タイマ 2、制御レジスタ
予約済み0x0C151
TIMER2TPR0x0C161CPU タイマ 2、プリスケール・レジスタ
TIMER2TPRH0x0C171CPU タイマ 2、プリスケール・レジスタ (上位ワード)
予約済み0x0C18~0x0C3F40
