5.12.9 TX 代表的特性：800MHz

TA = +25℃での代表値、公称電源。特に記述のない限り、TX 入力データレート = 491.52MSPS、fDAC = 11796.48MSPS、インターリーブ モード、AOUT =-1dBFS、1次ナイキスト ゾーン出力、内部 PLL、fREF = 491.52MSPS、24x 補間、DSA = 0dB、Sin (x)/x イネーブル、DSA 較正済み。

AFE7901 5898.24MSPS での TX フルスケール、RF 周波数、チャネルとの関係、ストレート モード
PCB とケーブルの損失を除く。Aout = -0.5dFBS、DSA = 0、0.8GHz 整合あり。
図 5-303 5898.24MSPS での TX フルスケール、RF 周波数、チャネルとの関係、ストレート モード
AFE7901 5898.24MSPS での TX フルスケールと RF 周波数とチャネルの関係、インターリーブ モード
PCB とケーブルの損失を含む。Aout = -0.5 dFBS、DSA = 0、0.8GHz 整合あり
図 5-305 5898.24MSPS での TX フルスケールと RF 周波数とチャネルの関係、インターリーブ モード
AFE7901 11796.48MSPS での TX フルスケールと RF 周波数、チャネルとの関係、インターリーブ モード
PCB とケーブルの損失を含む。Aout = -0.5 dFBS、DSA = 0、0.8GHz 整合あり
図 5-307 11796.48MSPS での TX フルスケールと RF 周波数、チャネルとの関係、インターリーブ モード
AFE7901 TX 出力フルスケールと温度との関係
PCB とケーブルの損失を含む。AOUT = -0.5 dFBS、DSA = 0、0.8GHz 整合あり
図 5-309 TX 出力フルスケールと温度との関係
AFE7901 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-311 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-313 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-315 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-317 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 5-319 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-321 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、0.85GHz)
AFE7901 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定) +1
図 5-323 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-325 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 出力ノイズと減衰量との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合、POUT = -13dBFS
図 5-327 TX 出力ノイズと減衰量との関係 (各種チャネル、0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-329 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-331 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-333 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
AFE7901 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-335 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
AFE7901 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-337 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
AFE7901 TX 20MHz LTE 出力スペクトル (0.85GHz)
TM1.1、POUT_RMS = -13dBFS
図 5-339 TX 20MHz LTE 出力スペクトル (0.85GHz)
AFE7901 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-341 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (0.85GHz)
AFE7901 TX 20MHz LTE ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-343 TX 20MHz LTE ACPR と DSA 設定との関係 (0.85GHz)
AFE7901 TX 100MHz NR ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 100MHz BW TM1.1 NR
図 5-345 TX 100MHz NR ACPR と DSA 設定との関係 (0.85GHz)
AFE7901 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 5898.24GSPS、ストレート モード
図 5-347 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)

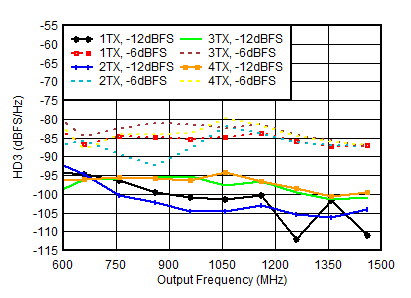

AFE7901 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 5898.24MSPS、ストレート モード、高調波周波数での出力電力で正規化。
図 5-349 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
AFE7901 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-351 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-353 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-355 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-357 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-359 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-361 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7901 8847.36MSPS での TX フルスケールと RF 周波数とチャネルの関係、ストレート モード
PCB とケーブルの損失を含む。Aout = -0.5 dFBS、DSA = 0、0.8GHz 整合あり
図 5-304 8847.36MSPS での TX フルスケールと RF 周波数とチャネルの関係、ストレート モード
AFE7901 8847.36MSPS での TX フルスケールと RF 周波数とチャネルの関係、インターリーブ モード
PCB とケーブルの損失を含む。Aout = -0.5dFBS、DSA = 0、0.8GHz 整合あり
図 5-306 8847.36MSPS での TX フルスケールと RF 周波数とチャネルの関係、インターリーブ モード
AFE7901 TX 出力フルスケールと出力周波数との関係
PCB とケーブルの損失を含む。AOUT = -0.5 dFBS、DSA = 0、0.8GHz 整合あり
図 5-308 TX 出力フルスケールと出力周波数との関係
AFE7901 TX 出力電力と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、Aout = -0.5dFBS、0.8GHz に整合
図 5-310 TX 出力電力と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-312 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-314 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-316 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-318 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 5-320 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-322 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7901 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定) +1
図 5-324 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-326 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7901 TX IMD3 と DSA 設定との関係 (0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-328 TX IMD3 と DSA 設定との関係 (0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-330 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-332 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
AFE7901 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 11796.48MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-334 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
AFE7901 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-336 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
AFE7901 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、0.85GHz)
0.8GHz で整合、シングル トーン、fDAC = 11.79648GSPS、インターリーブ モード、40MHz オフセット、DSA = 0dB
図 5-338 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、0.85GHz)
AFE7901 TX 20MHz LTE ACPR とデジタル レベルとの関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-340 TX 20MHz LTE ACPR とデジタル レベルとの関係 (0.85GHz)
AFE7901 0.85GHz での TX 20MHz LTE alt2-ACPR とデジタル レベルとの関係
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-342 0.85GHz での TX 20MHz LTE alt2-ACPR とデジタル レベルとの関係
AFE7901 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-344 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (0.85GHz)
AFE7901 TX 100MHz NR alt-ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 100MHz BW TM1.1 NR
図 5-346 TX 100MHz NR alt-ACPR と DSA 設定との関係 (0.85GHz)
AFE7901 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 8847.36GSPS、ストレート モード。
図 5-348 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
AFE7901 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 8847.36MSPS、ストレート モード、高調波周波数での出力電力で正規化。
図 5-350 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
AFE7901 0.85GHz での TX シングル トーン (-12dBFS) 出力スペクトル (±300MHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。
図 5-352 0.85GHz での TX シングル トーン (-12dBFS) 出力スペクトル (±300MHz)
AFE7901 0.85GHz での TX シングル トーン (-6dBFS) 出力スペクトル (±300MHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。
図 5-354 0.85GHz での TX シングル トーン (-6dBFS) 出力スペクトル (±300MHz)
AFE7901 0.85GHz での TX シングル トーン (-1dBFS) 出力スペクトル (±300MHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。
図 5-356 0.85GHz での TX シングル トーン (-1dBFS) 出力スペクトル (±300MHz)
AFE7901 0.85GHz での TX シングル トーン (-12dBFS) 出力スペクトル (±300MHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む
図 5-358 0.85GHz での TX シングル トーン (-12dBFS) 出力スペクトル (±300MHz)

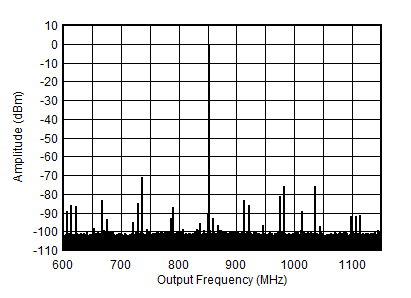

AFE7901 0.85GHz での TX シングル トーン (-6dBFS) 出力スペクトル (±300 MHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む
図 5-360 0.85GHz での TX シングル トーン (-6dBFS) 出力スペクトル (±300 MHz)
AFE7901 0.85GHz での TX シングル トーン (-1dBFS) 出力スペクトル (±300 MHz)
fDAC = 5898.24MSPS、ストレート モード、0.8GHz 整合あり、PCB とケーブルの損失を含む
図 5-362 0.85GHz での TX シングル トーン (-1dBFS) 出力スペクトル (±300 MHz)
