JAJSU55B March   2015  – April 2024 CSD18537NKCS

PRODUCTION DATA

  1.   1
  2. 1特長
  3. 2アプリケーション
  4. 3概要
  5. 4Specifications
    1. 4.1 Electrical Characteristics
    2. 4.2 Thermal Information
    3. 4.3 Typical MOSFET Characteristics
  6. 5Device and Documentation Support
    1. 5.1 サード・パーティ製品に関する免責事項
    2. 5.2 Documentation Support
      1. 5.2.1 Related Documentation
    3. 5.3 ドキュメントの更新通知を受け取る方法
    4. 5.4 サポート・リソース
    5. 5.5 Trademarks
    6. 5.6 静電気放電に関する注意事項
    7. 5.7 用語集
  7. 6Revision History
  8. 7Mechanical Packaging, and Orderable Information

パッケージ・オプション

デバイスごとのパッケージ図は、PDF版データシートをご参照ください。

メカニカル・データ(パッケージ|ピン)
  • KCS|3
サーマルパッド・メカニカル・データ
発注情報

Typical MOSFET Characteristics

(TA = 25°C unless otherwise stated)

Figure 4-1 Transient Thermal Impedance

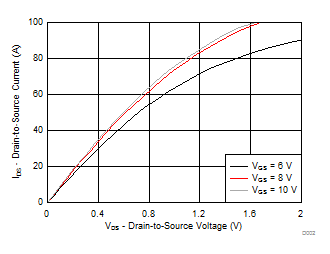

Figure 4-2 Saturation Characteristics
VDS = 5V

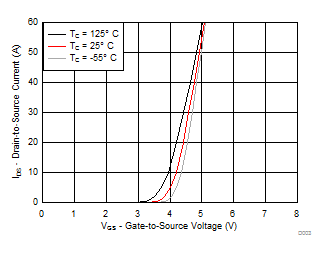

Figure 4-3 Transfer Characteristics
ID = 25AVDS = 30V

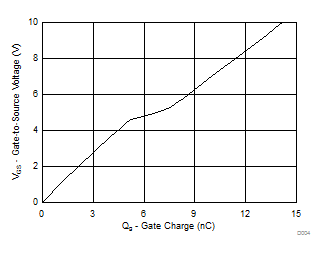

Figure 4-4 Gate Charge
ID = 250µA
Figure 4-6 Threshold Voltage vs Temperature
ID = 25A
Figure 4-8 Normalized On-State Resistance vs Temperature
Single Pulse, Max RθJC = 1.6°C/W
Figure 4-10 Maximum Safe Operating Area (SOA)
Figure 4-12 Maximum Drain Current vs Temperature
Figure 4-5 Capacitance
Figure 4-7 On-State Resistance vs Gate-to-Source Voltage
Figure 4-9 Typical Diode Forward Voltage
Figure 4-11 Single Pulse Unclamped Inductive Switching
