3 概要

CSD87503Q3Eは30V、13.5mΩの共通ソース、デュアルNチャネル・デバイスで、USB Type-C/PDおよびバッテリ保護用に設計されています。SON 3.3×3.3mmのデバイスで、ドレイン間のオン抵抗が低く、損失が最小化されるため、容積の制限されるアプリケーションで部品数を減らすために役立ちます。

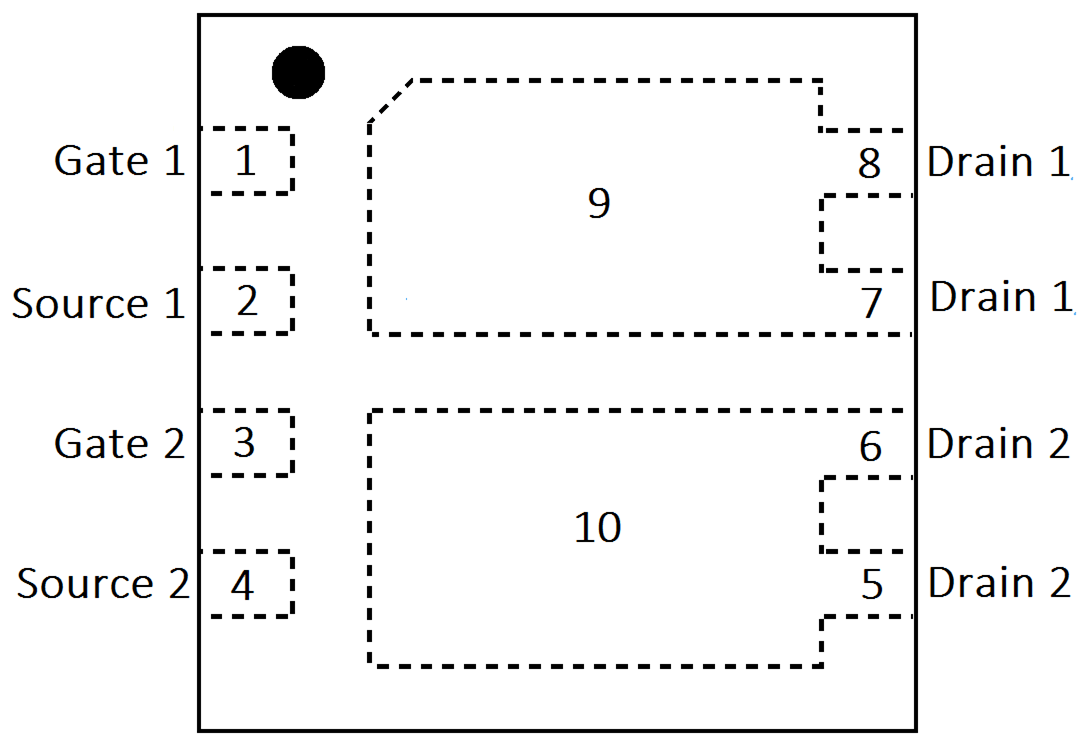

上面図

CSD87503Q3E TopView.gif

回路イメージ

CSD87503Q3E Dev_Schem.gif

製品概要

TA = 25°C値単位
VDS ドレイン-ソース間電圧 30 V
Qg ゲートの合計電荷(4.5V) 13.4 nC
Qgd ゲート電荷、ゲート-ドレイン間 5.8 nC
RDD(on) ドレイン間のオン抵抗 VGS = 4.5V 17.3 mΩ
VGS = 10V 13.5
VGS(th) スレッショルド電圧 1.7 V

製品情報(1)

デバイス数量メディアパッケージ出荷
CSD87503Q3E 2500 13インチ・リール SON
3.30mm×3.30mm
プラスチック・パッケージ		 テープ・アンド・リール
CSD87503Q3ET 250 7インチ・リール
  1. 提供されているすべてのパッケージについては、巻末の注文情報を参照してください。

絶対最大定格

TA = 25°C値単位
VDS ドレイン-ソース間電圧 30 V
VGS ゲート-ソース間電圧 ±20 V
ID1, D2 連続ドレイン間電流(パッケージによる制限) 10 A
IDS 連続ドレイン-ソース間電流(パッケージによる制限) 1.5 A
ID1, D2M パルス・ドレイン間電流(1) 89 A
PD 消費電力(2) 2.6 W
PD 消費電力、TC = 25℃ 15.6 W
TJ、
Tstg		 動作時の接合部、
保管温度		 –55～150 °C
  1. 最大RθJC = 8℃/W、パルス期間 ≤ 100μs、デューティ・サイクル ≤ 1%
  2. 0.06in (1.52mm)厚のFR4 PCB上の面積1in2 (6.45cm2)、2oz (0.071mm)厚のCuパッドで、標準RθJA = 50℃/Wの場合

RDD(on)とVGSとの関係

CSD87503Q3E D007_SLPS661.gif
