9.2 代表的なアプリケーション

オペアンプの一般的なアプリケーションは、反転アンプです。このアンプは入力で正の電圧を取り込み、同じ大きさの負の電圧を生成します。同様に、このアンプは負の電圧も正の電圧に変換します。帰還パスの抵抗比を変更することにより、線形ゲインを実現できます。

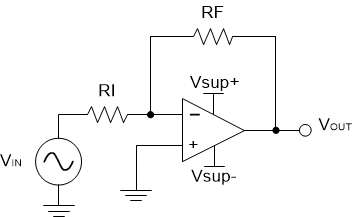

LM124 LM124A LM224 LM224A LM224K LM224KA LM324 LM324A LM324B LM324BA LM324K LM324KA LM2902 LM2902B LM2902BA LM2902K LM2902KAV LM2902KV アプリケーション回路図図 9-1 アプリケーション回路図
