5.11 代表的特性：LM358B および LM2904B

この代表的特性のセクションは、LM358B と LM2904B に適用されます。このセクションの代表的特性データは、TA = 25℃、VS = 36V (±18V)、VCM = VS/2、RLOAD = 10kΩ を VS/2 に接続した状態で測定されました (特に記述のない限り)。

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA オフセット電圧の製品分布
図 5-1 オフセット電圧の製品分布
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA オフセット電圧と温度との関係
図 5-3 オフセット電圧と温度との関係

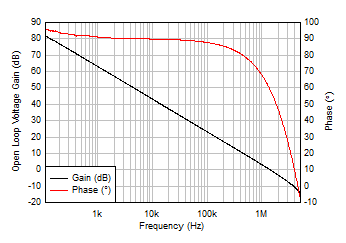

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 開ループのゲインおよび位相と周波数との関係
図 5-5 開ループのゲインおよび位相と周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 入力バイアス電流と同相電圧との関係
図 5-7 入力バイアス電流と同相電圧との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 入力バイアス電流と温度との関係
図 5-9 入力バイアス電流と温度との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 出力電圧スイングと出力電流との関係 (ソース)
図 5-11 出力電圧スイングと出力電流との関係 (ソース)
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA CMRR および PSRR と周波数との関係図 5-13 CMRR および PSRR と周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 電源除去比と温度との関係 (dB)
VS = 5V～36V
図 5-15 電源除去比と温度との関係 (dB)

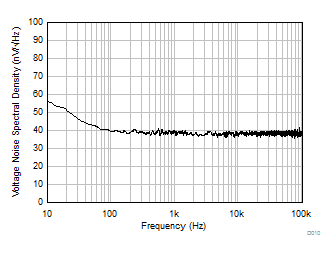

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 入力電圧ノイズのスペクトル密度と周波数との関係

図 5-17 入力電圧ノイズのスペクトル密度と周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA THD+N 比と周波数との関係、G = -1
G = -1、f = 1kHz、BW = 80kHz、
VOUT = 10VPP、RL を V– に接続
図 6-3 を参照
図 5-19 THD+N 比と周波数との関係、G = -1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA THD+N と出力振幅との関係、G = -1
G = -1、f = 1kHz、BW = 80kHz、
RL を V– に接続
図 6-3 を参照
図 5-21 THD+N と出力振幅との関係、G = -1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 静止電流と温度との関係
図 5-23 静止電流と温度との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 小信号オーバーシュートと容量性負荷との関係
G = 1、100mV 出力ステップ、RL = オープン
図 5-25 小信号オーバーシュートと容量性負荷との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 位相マージンと容量性負荷との関係

図 5-27 位相マージンと容量性負荷との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 小信号ステップ応答、G = 1
G = 1、RL = オープン

図 5-29 小信号ステップ応答、G = 1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 大信号ステップ応答、立ち上がり
G = 1、RL = オープン
図 5-31 大信号ステップ応答、立ち上がり
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 大信号ステップ応答
G = 1、RL = オープン
図 5-33 大信号ステップ応答
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 短絡電流と温度との関係

図 5-35 短絡電流と温度との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA チャネル・セパレーションと周波数との関係
図 5-37 チャネル・セパレーションと周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA オフセット電圧ドリフトの分布
図 5-2 オフセット電圧ドリフトの分布
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA オフセット電圧と同相電圧との関係
図 5-4 オフセット電圧と同相電圧との関係

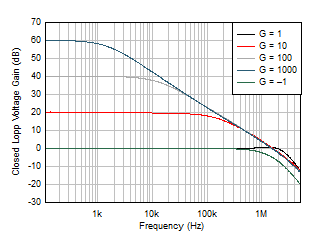

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 閉ループのゲインと周波数との関係
図 5-6 閉ループのゲインと周波数との関係

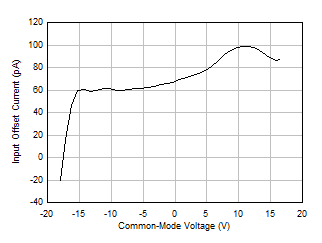

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 入力オフセット電流と同相電圧との関係
図 5-8 入力オフセット電流と同相電圧との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 入力オフセット電流と温度との関係
図 5-10 入力オフセット電流と温度との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 出力電圧スイングと出力電流との関係 (シンク)
図 5-12 出力電圧スイングと出力電流との関係 (シンク)
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 同相除去比と温度との関係 (dB)図 5-14 同相除去比と
温度との関係 (dB)
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 0.1Hz～10Hz のノイズ

図 5-16 0.1Hz～10Hz のノイズ
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA THD+N 比と周波数との関係、G = 1
G = 1、f = 1kHz、BW = 80kHz、
VOUT = 10VPP、RL を V– に接続
図 5-18 THD+N 比と周波数との関係、G = 1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA THD+N と出力振幅との関係、G = 1
G = 1、f = 1kHz、BW = 80kHz、
RL を V– に接続

図 5-20 THD+N と出力振幅との関係、G = 1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 静止電流と電源電圧との関係



図 5-22 静止電流と電源電圧との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 開ループの出力インピーダンスと周波数との関係
図 5-24 開ループの出力インピーダンスと周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 小信号オーバーシュートと容量性負荷との関係
G = -1、100mV 出力ステップ、RL = オープン
図 5-26 小信号オーバーシュートと容量性負荷との関係

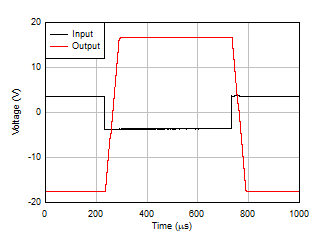

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 過負荷からの回復
G = -10
図 5-28 過負荷からの回復
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 小信号ステップ応答、G = -1
G = -1、RL = オープン、RFB = 10k
図 6-3 を参照
図 5-30 小信号ステップ応答、G = -1
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 大信号ステップ応答、立ち下がり
G = 1、RL = オープン
図 5-32 大信号ステップ応答、立ち下がり

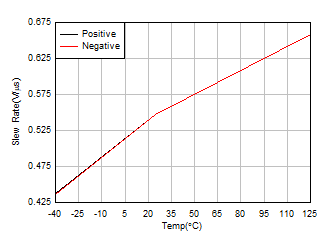

LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA スルーレートと温度との関係

図 5-34 スルーレートと温度との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA 最大出力電圧と周波数との関係
VS = 15V
図 5-36 最大出力電圧と周波数との関係
LM158 LM158A LM258 LM258A LM2904 LM2904B LM2904BA LM2904V LM358 LM358A LM358B LM358BA EMIRR (電磁干渉除去比) と周波数との関係
図 5-38 EMIRR (電磁干渉除去比) と周波数との関係
