7.3.2 Output Stage: LMV7239-Q1

The LMV7239-Q1 has a push-pull output. When the output switches, there is a low resistance path between VCC and ground, causing high output sinking or sourcing current during the transition.

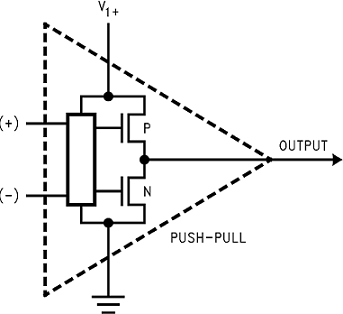

LMV7239-Q1 Push_Pull_Output.pngFigure 17. LMV7239-Q1 Push-Pull Output Stage
