4 ピン構成および機能

OPA383 OPA2383 OPA4383 OPA383：DBV パッケージ (開発中製品)、5 ピン SOT-23 (上面図)図 4-1 OPA383：DBV パッケージ (開発中製品)、5 ピン SOT-23 (上面図)
OPA383 OPA2383 OPA4383 OPA383：DCK パッケージ (開発中製品)、5 ピン SC70 (上面図)図 4-2 OPA383：DCK パッケージ (開発中製品)、5 ピン SC70 (上面図)
表 4-1 ピンの機能：OPA383
ピン タイプ 説明
名称 番号
DBV (SOT-23) DCK (SC70)
–IN 4 3 入力 反転入力
+IN 3 1 入力 非反転入力
OUT 1 4 出力 出力
V- 2 2 電源 負 (最低) 電源
V+ 5 5 電源 正 (最高) 電源
OPA383 OPA2383 OPA4383 OPA2383：DDF パッケージ (開発中製品)、8 ピン SOT-23 および DGK パッケージ、8 ピン VSSOP (上面図)図 4-3 OPA2383：DDF パッケージ (開発中製品)、8 ピン SOT-23 および DGK パッケージ、8 ピン VSSOP (上面図)
表 4-2 ピンの機能：OPA2383
ピン タイプ 説明
名称 番号
DDF (SOT-23) DGK (VSSOP)
-IN A 2 2 入力 反転入力、チャネル A
-IN B 6 6 入力 反転入力、チャネル B
+IN A 3 3 入力 非反転入力、チャネル A
+IN B 5 5 入力 非反転入力、チャネル B
OUT A 1 1 出力 出力、チャネル A
OUT B 7 7 出力 出力、チャネル B
V- 4 4 電源 負 (最低) 電源
V+ 8 8 電源 正 (最高) 電源

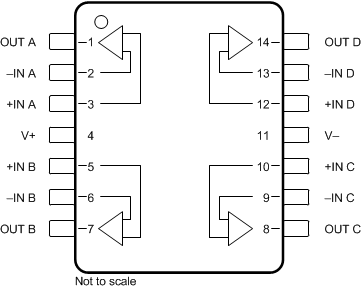

OPA383 OPA2383 OPA4383 OPA4383：PW (プレビュー) パッケージ、14 ピン TSSOP (上面図)図 4-4 OPA4383：PW (プレビュー) パッケージ、14 ピン TSSOP (上面図)
表 4-3 ピンの機能：OPA4383
ピン タイプ 説明
名称 番号
-IN A 2 入力 反転入力、チャネル A
-IN B 6 入力 反転入力、チャネル B
–IN C 9 入力 反転入力、チャネル C
–IN D 13 入力 反転入力、チャネル D
+IN A 3 入力 非反転入力、チャネル A
+IN B 5 入力 非反転入力、チャネル B
+IN C 10 入力 非反転入力、チャネル C
+IN D 12 入力 非反転入力、チャネル D
OUT A 1 出力 出力、チャネル A
OUT B 7 出力 出力、チャネル B
OUT C 8 出力 出力、チャネル C
OUT D 14 出力 出力、チャネル D
V- 11 電源 負 (最低) 電源
V+ 4 電源 正 (最高) 電源
